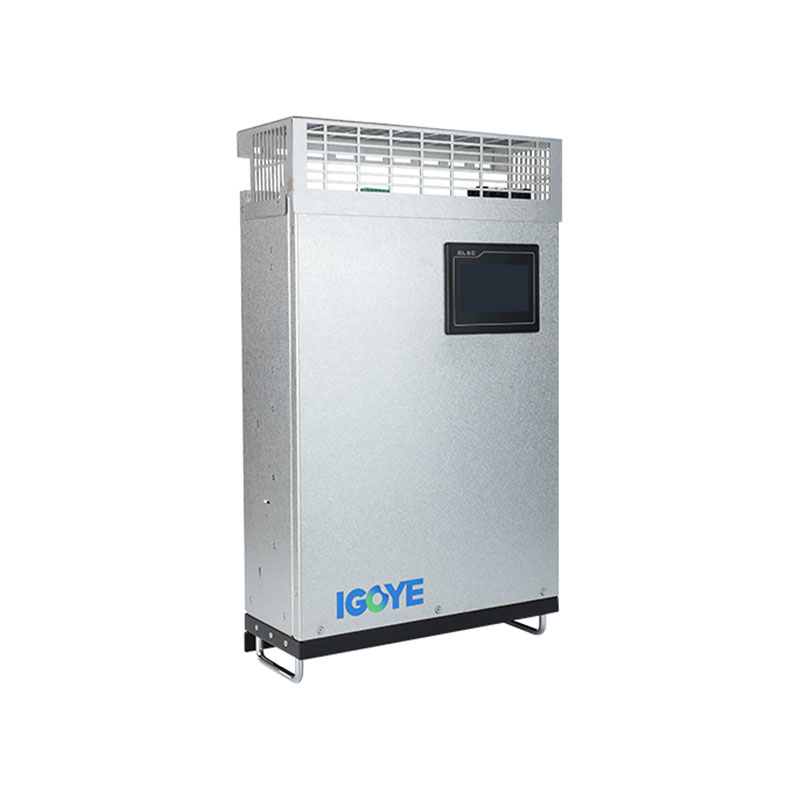

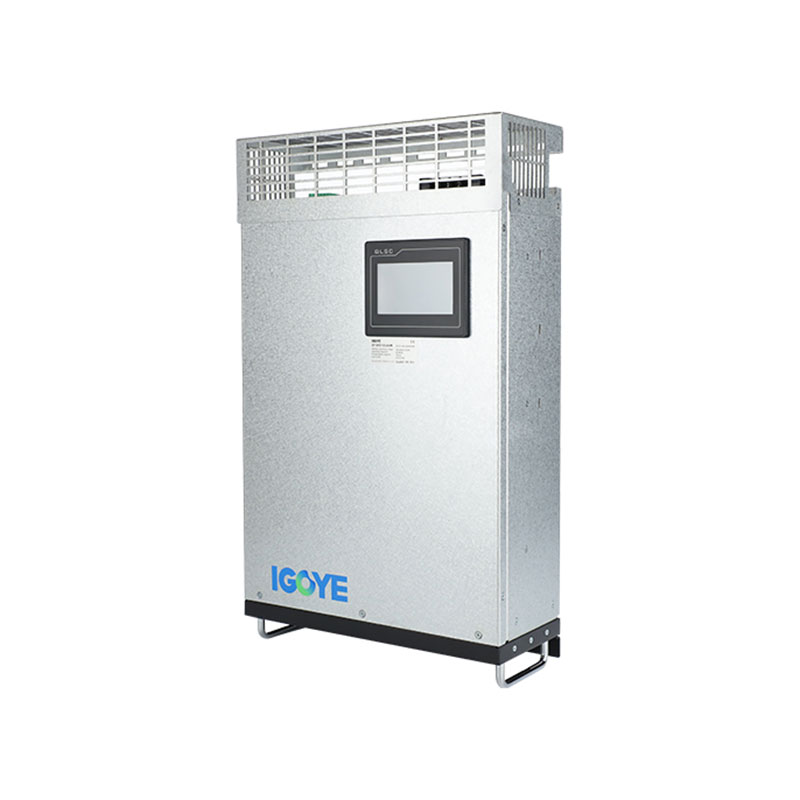

500V බිත්ති සවි කළ සක්රීය හාර්මොනික් පෙරණය
බලයේ ගුණාත්මකභාවය වැඩි දියුණු කිරීම සඳහා හොඳම විසඳුම් සොයමින්? අපගේ 500V බිත්ති සවි කර ඇති ක්රියාකාරී හාර්මොනික් ෆිල්ටරය කාර්යක්ෂම කාර්ය සාධනය සහ විශ්වාසදායක ආරක්ෂාවක් ලබා දෙයි. ගෙටයේ නවෝත්පාදන විසඳුම් ඔබේ අවශ්යතා සපුරාලිය හැකි ආකාරය සොයා ගන්න. වැඩි විස්තර සඳහා අප අමතන්න!
500V බිත්ති සවි කළ සක්රීය හාර්මොනික් ෆිල්ටරය (ඒඑච්එෆ්) තුන් අදියර-කම්බි (3p4w) 500V බල පද්ධති සඳහා උසස් හාර්මොනික් අවම කිරීම සපයයි. ඩීපීඑස්පී + සීපීටී සීපීඑල් ඩිජිටල් පාලන මූලික හා මට්ටමේ ස්ථූපයක් භාවිතා කරමින් මෙම ඒඑච්එෆ් විසින් නිශ්චිත වත්මන් වන්දි ගෙවීම ලබා දෙයි. එහි මොඩියුලර් සැලසුම සමාන්තර සම්බන්ධතාවය හරහා පරිමාණ කළ හැකි විසඳුම්, ස්ථාපනය හා නඩත්තුව සරල කරයි. 500V බිත්ති සවි කළ ඒඑච්එෆ් 2 වන සිට 50 වන ඇණවුමේ සිට 50 වන නියෝගයෙන් හාර්මොනික්ස් effectively ලදායී ලෙස 95% දක්වා පෙරීමේ අනුපාතයක් ලබා ගත්තේය. 100A සඳහා ශ්රේණිගත කර ඇති මෙම බිත්ති සවි කළ ඒකකය අධි වෝල්ටීයතා කාර්මික යෙදුම් වල විශ්වසනීය බලයේ ගුණාත්මකභාවය සහතික කරයි.
ආදර්ශ විස්තරය:
| Gy | Ahf | 0.4 | 50a | / | 4l | W |
| ව්යවසාය කේතය | සක්රිය හාර්මොනික් පෙරණය | වෝල්ටීයතා මට්ටම 0.5: 500V ± 20% |
ශ්රේණිගත ධාරිතාව (KVAR) 100A | 3l: තුන්-අදියර තුන්-වයර් 4l: තුන් අදියර හතර කම්බි |
W: බිත්ති සවි කර ඇත |
විශේෂාංග:
A හාර්මොනික් ධාරාව නිවැරදි වන්දි ලබා ගැනීම සඳහා ඩීඑස්පී + සීපීඑස් සීපීඑල්එච්එස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස්
Mobs මොඩියුලර් මෝස්තරය අනුගමනය කරන්න, එය බහු මොඩේල්ස් සම්බන්ධ කිරීමට පහසුකම් සපයයි, එය සුළු ඉඩ ප්රමාණයක් ලබා ගන්නා අතර නඩත්තු කිරීම පහසුය.
Read ස්වාධීන ගුවන් නල සහ ස්වාධීන ගබඩාවල ව්යුහාත්මක සැලසුම මඟින් උපකරණවල ස්ථාවර ක්රියාකාරිත්වය සහතික කරයි.
Any තාවන්ගේ පුළුල් පරාසයක හාර්මොනික්, හාමෝ විද්යාව 2 සිට 50 දක්වා සහය දක්වමින් එයට එකවරම තුරන් තුනක අසමතුලිතතාවය විසඳා ගත හැකිය.
An හාර්මෝන පෙරහන් අනුපාතය ඉහළ මට්ටමක පවතී. ධාරිතාව ඉඩ දෙන්නේ නම්, එකඟතා වර්තමාන පෙරහන් අනුපාතය 95% තරම් ඉහළ අගයක් ගනී. උපකරණවල දිගුකාලීන ස්ථාවර ක්රියාකාරිත්වය සහතික කිරීම සඳහා 100% වත්මන් සීමිත ප්රතිදානය සකසන්න.
අයදුම්පත්:
500V බිත්ති සවි කර ඇති ක්රියාකාරී සවිකිරීම් විවිධ අධි වෝල්ටීයතා කාර්මික සැකසුම් තුළ බලයේ ගුණාත්මකභාවය පවත්වා ගැනීම සඳහා ඉතා වැදගත් වේ:
● බර කර්මාන්ත:සංවේදී උපකරණ ආරක්ෂා කිරීම සහ පතල් හා ගෑස් සහ නිෂ්පාදන වැනි කර්මාන්තවල අධි බලශක්ති යන්ත්රෝපකරණවල විශ්වාසනීය ක්රියාකාරිත්වය සහතික කිරීම.
● පුනර්ජනනීය බලශක්ති ඒකාබද්ධතාවය:සොරෙන් කළ නොහැකි බලශක්ති ප්රභවයන් වන සූර්ය හා සුළං බලය වැනි පුනර්ජනනීය බලශක්ති ප්රභවයන් විසින් සුමටව සුමට උච්චාවචනයන් සහ එකඟතා විකෘති කිරීම්.
● අධි වෝල්ටීයතා දත්ත මධ්යස්ථාන:500V හි ක්රියාත්මක වන දත්ත මධ්යස්ථානවල බරපතල තොරතුරු තාක්ෂණ යටිතල පහසුකම් සඳහා පිරිසිදු බලය ලබා දීම.
● කාර්මික මෝටර් රථ ධාවක:විශාල මෝටර් රථ ධාවකයන් විසින් ජනනය වන හාර්මික විකෘතිය අවම කිරීම, කාර්යක්ෂමතාව වැඩි දියුණු කිරීම සහ බලශක්ති පිරිවැය අඩු කිරීම.
500V බිත්ති සවි කළ ක්රියාකාරී හාර්මොනික් පෙරහන් මඟින් අධි වෝල්ටීයතා යෙදුම් ඉල්ලා සිටින විට බලයේ ගුණාත්මකභාවය ප්රශස්ත කිරීම සඳහා ශක්තිමත් හා කාර්යක්ෂම විසඳුමක් ලබා දෙයි.
තාක්ෂණික පරාමිතීන්:
| 220V මාලාව | 380v ශ්රේණි | 500V ශ්රේණිය | 690v ශ්රේණි | ||
| උන්නතාංශය | <2000m, මීටර් 2000 ට වැඩි, GB / T3859.2 අනුව කල්දරකම | ||||
| පරිසර උෂ්ණත්වය | -20 ~ 50 ℃ | ||||
| සාපේක්ෂ ආර්ද්රතාවය | අවම වශයෙන් අවම උෂ්ණත්වය 25 ℃ වන විට ≤90%, මතුපිටින් ens නීභවනය නොකෙරේ | ||||
| පරිසර දූෂණය මට්ටම | III මට්ටම පහතින් | ||||
| මෙහෙයුම් වෝල්ටීයතාවය | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| වැඩ කිරීමේ සංඛ්යාතය | 50hz ± 5% | ||||
| වන්දි ධාරාව | 25a | 25/50/75/100 / 150i | 100A | 100A | |
| ජාල ව්යුහය | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| ඒකක ගණන සමාන්තරව සම්බන්ධයි | Ulimed | ||||
| සමස්ත යන්ත්ර කාර්යක්ෂමතාව | ≥97% | ||||
| ජාල ව්යුහය | 32khz | 16khz | 12.8KHz | 12.8KHz | |
| වන්දි පරාසය | 2 ~ 50 ටයිම්, තනි වන්දි අනුපාතය වෙනස් කළ හැකිය | ||||
| ක්රියාකාරී තේරීම | ප්රතික්රියාශීලී බලය | ප්රතික්රියාශීලී බලය, ප්රතික්රියාශීලී බලය + අසමමිතිය | |||
| ප්රතික්රියාශීලී බලය වන්දි අනුපාතය | ≥95% | > 92% | |||
| උදාසීන පෙරීම හැකියාව | උදාසීන රේඛා පෙරීමේ හැකියාව අද පෙරහන් කිරීමේ හැකියාව අනුව 3 ගුණයක් වේ | ||||
| සම්පූර්ණ ප්රතිචාර කාලය | <10ms | <40ms | <40ms | <40ms | |
| ශබ්දය | ≤60DB | ≤60DB | ≤65db | ≤65db | |
| පාලන ක්රමය | 2-මාර්ගය rs485 අතුරුමුහුණත (ජීපීආර්එස් / වයිෆයි සඳහා සහය දක්වයි) | ||||
| ආරක්ෂාව | අධි බර, මෘදුකාංග / දෘඩාංග දළ විශ්ලේෂකය, ග්රිඩ් ඕවර් වෝල්ටීයතාව, විදුලිය අසමත් වීම, විකෘති කිරීම, පරමාණුක, සංඛ්යාත අසාමාන්යතා ආරක්ෂාව යනාදිය. | අධි බර, මෘදුකාංග / දෘඩාංග අති කාවිදුන, ජාලක වෝල්ටීයතා අසමතුලිතතාවය, විදුලිය ඇගයීම, විකෘති කිරීම, සංඛ්යාත අසාමාන්යතාව, කෙටි පරිපථ අධිරාජ්යත්වය ආදිය. | |||
| ස්ථාපන ක්රමය | රාක්කය / බිත්ති සවි කර ඇත | රාක්කය | |||
| එන රේඛාව | ආපසු එන (RACK වර්ගය), ඉහළ එන (බිත්ති සවි කර ඇත) | ආපසු එන රේඛාව | |||
| ආරක්ෂණ මට්ටම | IP20 | ||||
ආකෘතිය සහ පිරිවිතර:
| ආකෘති | ||||
|---|---|---|---|---|
| ආදර්ශ අංකය | ශ්රේණිගත වත්මන් (අ) | පද්ධති වෝල්ටීයතාව (V) | මානයන් (D * W * H) | සිසිලන ක්රමය |
| Gy apf-0.22-25a / 2l-r / w | 25 | 220 | 220 * 330 * 160mm | බලහත්කාරයෙන් ගසක සිසිලනය |
| Gy apf-0.4-25a / 4l-r / w | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy apf-0.4-50a / 4l-r / w | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy apf-0.4-75a / 4l-r / w | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| Gy apf-0.4-100a / 4l-r / w | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy apf-0.4-150a / 4l-r / w | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy apf-0.5-100a / 4l-r / w | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| Gy apf-0.69-100a / 4l-r / w | 100 | 690 ± 20% | 495 * 675 * 275mm | |
