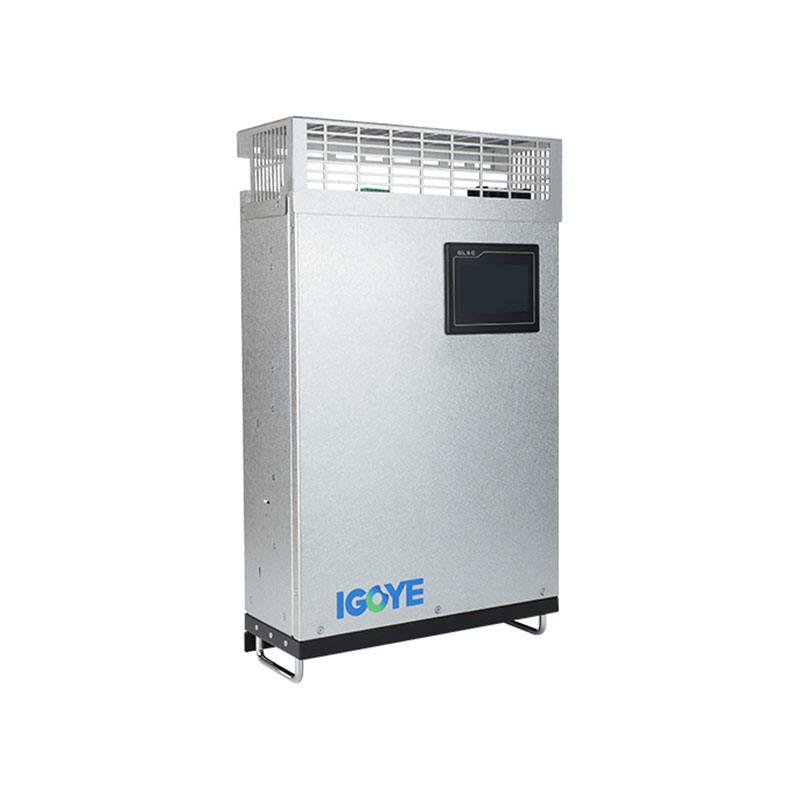

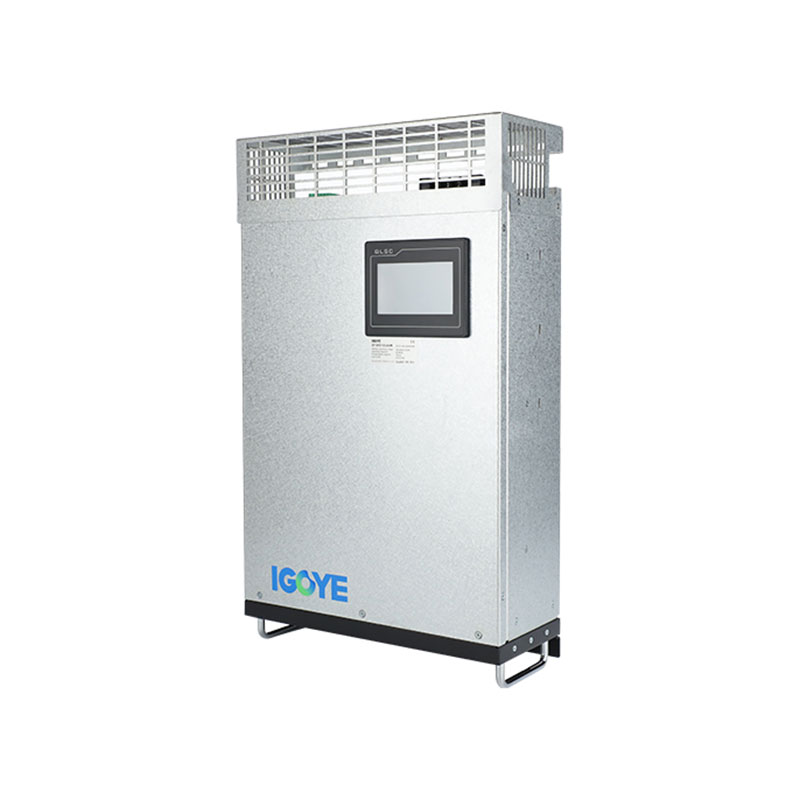

තුන් අදියර හතරේ-වයර් බිත්ති සවි කර ඇති ක්රියාකාරී හාර්මොනික් පෙරණය
උසස් තාක්ෂණය හා වාරික ද්රව්ය සමඟ නිර්මාණය කර ඇති නවතම තුන් අදියර හතරේ-වයර් බිත්ති බිත්ති සවි කර ඇති සක්රිය කළ සක්රීය හාර්මොනික් ෆිල්ටරය. මෙම අති නවීන ද්රාවණය නිවැරදිව සමමුහුර්තකරණය, ඉහළ පෙරීමේ කාර්යක්ෂමතාව සහ මධ්යස්ථ රේඛා පෙරීමේ හැකියාවන් අදාළ වේ. උසස් බලයේ ගුණාත්මකභාවය අවශ්ය වන කර්මාන්ත සඳහා පරිපූර්ණයි. ඔබේ පද්ධතියේ ක්රියාකාරිත්වය මිලදී ගැනීමට සහ වැඩි දියුණු කිරීමට අප අමතන්න!
තුන්-අදියර හතර-වයර් බිත්ති සවි කර ඇති සක්රීය හාර්මොනික් ෆිල්ටරය (AHF) තුන් අදියර හතරේ වයර් පද්ධති සඳහා උසස් හාර්මෝන අවම කිරීම සහ බලයේ ගුණාත්මකභාවය වැඩි දියුණු කරයි. DSP + CPLD ඩිජිටල් පාලනය සහ තෙලික-මට්ටමේ ස්ථූපයක් භාවිතා කිරීම, එය හරියටම වර්තමාන වන්දි ලබා දෙයි. ප්රධාන අංගයන් අතර පුළුල් හාර්මොනික් පෙරහන් පරාසයක් (2 සිට 50 දක්වා), ඉහළ පෙරහන් අනුපාතය (95% දක්වා), පරිමාණයන් සඳහා මොඩියුලර් සැලසුම සහ මධ්යස්ථ රේඛා පෙරහන් පෙරීමේ හැකියාව. විවිධ වත්මන් ශ්රේණිගත කිරීම්වල (255 සහ 150A දක්වා) සහ වෝල්ටීයතා මට්ටම් (220V සිට 690V දක්වා), ඉල්ලුම් කරන පරිසරය තුළ ස්ථාවර හා කාර්යක්ෂම මෙහෙයුමක් සහතික කරයි.
ආදර්ශ විස්තරය:
| Gy | Ahf | 0.4 | 50a | / | 4l | W |
| ව්යවසාය කේතය | සක්රිය හාර්මොනික් පෙරණය | වෝල්ටීයතා මට්ටම 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
ශ්රේණිගත ධාරිතාව (KVAR) 25/50/75/75 / 100/05 I | 4l: තුන් අදියර හතර කම්බි | W: බිත්ති සවි කර ඇත |
විශේෂාංග:
A හාර්මොනික් ධාරාව නිවැරදි වන්දි ලබා ගැනීම සඳහා ඩීඑස්පී + සීපීඑස් සීපීඑල්එච්එස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස්

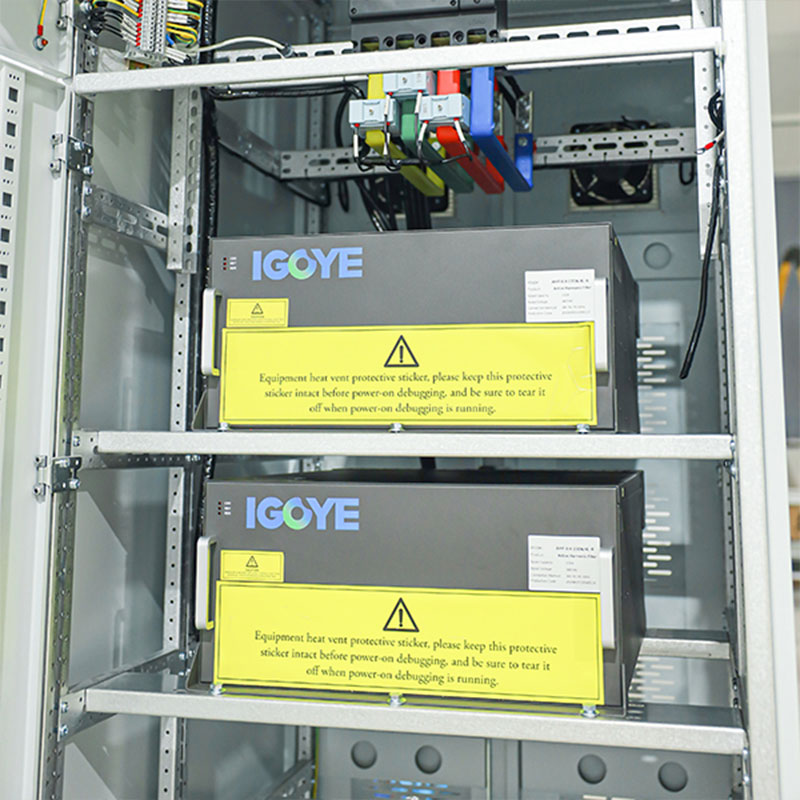

Mobs මොඩියුලර් මෝස්තරය අනුගමනය කරන්න, එය බහු මොඩේල්ස් සම්බන්ධ කිරීමට පහසුකම් සපයයි, එය සුළු ඉඩ ප්රමාණයක් ලබා ගන්නා අතර නඩත්තු කිරීම පහසුය.
Read ස්වාධීන ගුවන් නල සහ ස්වාධීන ගබඩාවල ව්යුහාත්මක සැලසුම මඟින් උපකරණවල ස්ථාවර ක්රියාකාරිත්වය සහතික කරයි.
Any තාවන්ගේ පුළුල් පරාසයක හාර්මොනික්, හාමෝ විද්යාව 2 සිට 50 දක්වා සහය දක්වමින් එයට එකවරම තුරන් තුනක අසමතුලිතතාවය විසඳා ගත හැකිය.
An හාර්මෝන පෙරහන් අනුපාතය ඉහළ මට්ටමක පවතී. ධාරිතාව ඉඩ දෙන්නේ නම්, එකඟතා වර්තමාන පෙරහන් අනුපාතය 95% තරම් ඉහළ අගයක් ගනී. උපකරණවල දිගුකාලීන ස්ථාවර ක්රියාකාරිත්වය සහතික කිරීම සඳහා 100% වත්මන් සීමිත ප්රතිදානය සකසන්න.
අයදුම්පත්:
විවිධ යෙදුම්වල බලයේ ගුණාත්මකභාවය පවත්වා ගැනීම සඳහා තුන්-අදියර හතර-වයර් බිත්ති සවි කර ඇති ක්රියාකාරී පෙරහන්:
● දත්ත මධ්යස්ථාන:සංවේදී උපකරණ ආරක්ෂා කිරීම සහ අඛණ්ඩ ක්රියාකාරිත්වය සහතික කිරීම.
● රෝහල්:විවේචනාත්මක වෛද්ය ක්රම සඳහා පිරිසිදු හා විශ්වාසදායක බලයක් ලබා දීම.
● කාර්මික පරිසරයන්:ඛනිෂ්ක රසායනික, ce ෂධ, වානේ සහ අර්ධ සන්නායක නිෂ්පාදනවල බලයේ ගුණාත්මකභාවය හා කාර්යක්ෂමතාව වැඩි දියුණු කිරීම.
● රෙදිපිළි හා ආලෝක කර්මාන්තය:හාර්මොනික් විකෘති කිරීම අවම කිරීම සහ මෙහෙයුම් කාර්යක්ෂමතාව වැඩි කිරීම.
● පුනර්ජනනීය බලශක්ති පද්ධති:පුනර්ජනනීය බලශක්ති ප්රභවයන්ගේ ස්ථාවර ජාලකයට සම්බන්ධ වීමට පහසුකම් සැලසීම.
තුන්-අදියර හතර-වයර් බිත්ති සවි කර ඇති සක්රීය හාර්මොනික් පෙරහන් පුළුල් පරාසයක යෙදුම් හරහා බලයේ ගුණාත්මකභාවය ප්රශස්ත කිරීම සඳහා ශක්තිමත් හා අනුවර්තනය කළ හැකි විසඳුමක් සපයයි.
තාක්ෂණික පරාමිතීන්:
| 220V මාලාව | 380v ශ්රේණි | 500V ශ්රේණිය | 690v ශ්රේණි | ||
| උන්නතාංශය | <2000m, මීටර් 2000 ට වැඩි, GB / T3859.2 අනුව කල්දරකම | ||||
| පරිසර උෂ්ණත්වය | -20 ~ 50 ℃ | ||||
| සාපේක්ෂ ආර්ද්රතාවය | අවම වශයෙන් අවම උෂ්ණත්වය 25 ℃ වන විට ≤90%, මතුපිටින් ens නීභවනය නොකෙරේ | ||||
| පරිසර දූෂණය මට්ටම | III මට්ටම පහතින් | ||||
| මෙහෙයුම් වෝල්ටීයතාවය | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| වැඩ කිරීමේ සංඛ්යාතය | 50hz ± 5% | ||||
| වන්දි ධාරාව | 25a | 25/50/75/100 / 150i | 100A | 100A | |
| ජාල ව්යුහය | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| ඒකක ගණන සමාන්තරව සම්බන්ධයි |
Ulimed | ||||
| සමස්ත යන්ත්ර කාර්යක්ෂමතාව | ≥97% | ||||
| ජාල ව්යුහය | 32khz | 16khz | 12.8KHz | 12.8KHz | |
| වන්දි පරාසය | 2 ~ 50 ටයිම්, තනි වන්දි අනුපාතය වෙනස් කළ හැකිය | ||||
| ක්රියාකාරී තේරීම | ප්රතික්රියාශීලී බලය | ප්රතික්රියාශීලී බලය, ප්රතික්රියාශීලී බලය + අසමමිතිය | |||
| ප්රතික්රියාශීලී බලය වන්දි අනුපාතය | ≥95% | > 92% | |||
| උදාසීන පෙරීම හැකියාව | උදාසීන රේඛා පෙරීමේ හැකියාව අද පෙරහන් කිරීමේ හැකියාව අනුව 3 ගුණයක් වේ | ||||
| සම්පූර්ණ ප්රතිචාර කාලය | <10ms | <40ms | <40ms | <40ms | |
| ශබ්දය | ≤60DB | ≤60DB | ≤65db | ≤65db | |
| පාලන ක්රමය | 2-මාර්ගය rs485 අතුරුමුහුණත (ජීපීආර්එස් / වයිෆයි සඳහා සහය දක්වයි) | ||||
| ආරක්ෂාව | අධි බර, මෘදුකාංග / දෘඩාංග දළ විශ්ලේෂකය, ග්රිඩ් ඕවර් වෝල්ටීයතාව, විදුලිය අසමත් වීම, විකෘති කිරීම, පරමාණුක, සංඛ්යාත අසාමාන්යතා ආරක්ෂාව යනාදිය. | අධි බර, මෘදුකාංග / දෘඩාංග අති කාවිදුන, ජාලක වෝල්ටීයතා අසමතුලිතතාවය, විදුලිය ඇගයීම, විකෘති කිරීම, සංඛ්යාත අසාමාන්යතාව, කෙටි පරිපථ අධිරාජ්යත්වය ආදිය. | |||

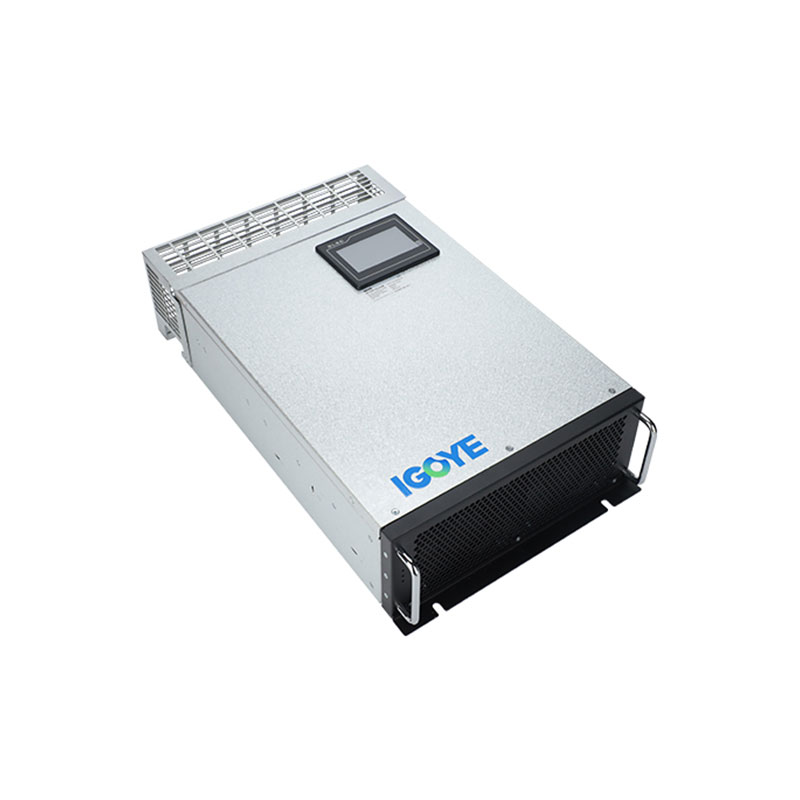

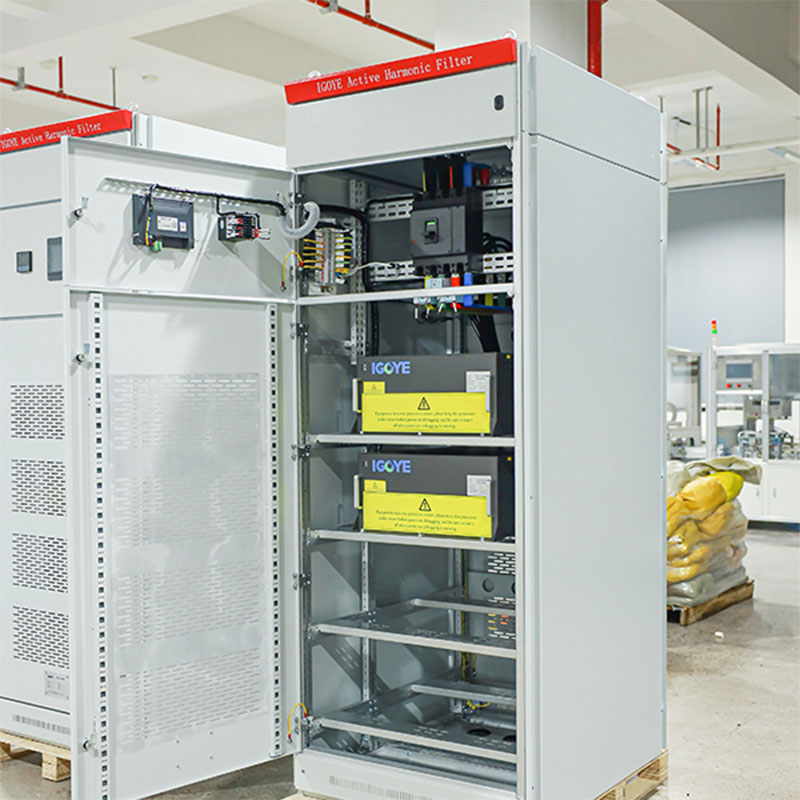

| ස්ථාපන ක්රමය | රාක්කය / බිත්ති සවි කර ඇත | රාක්කය | |||
| එන රේඛාව | ආපසු එන (RACK වර්ගය), ඉහළ එන (බිත්ති සවි කර ඇත) | ආපසු එන රේඛාව | |||
| ආරක්ෂණ මට්ටම | IP20 | ||||
ආකෘතිය සහ පිරිවිතර:
| ආකෘති | ||||
|---|---|---|---|---|
| ආදර්ශ අංකය | ශ්රේණිගත වත්මන් (අ) | පද්ධති වෝල්ටීයතාව (V) | මානයන් (D * W * H) | සිසිලන ක්රමය |

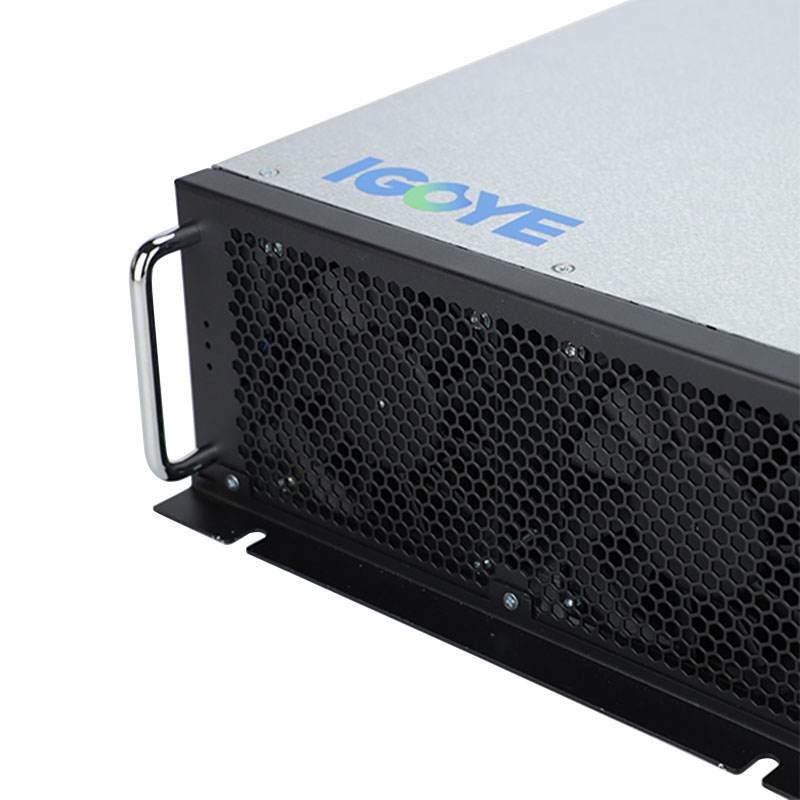

| Gy apf-0.22-25a / 2l-r / w | 25 | 220 | 220 * 330 * 160mm | බලහත්කාරයෙන් ගසක සිසිලනය |
| Gy apf-0.4-25a / 4l-r / w | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy apf-0.4-50a / 4l-r / w | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy apf-0.4-75a / 4l-r / w | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| Gy apf-0.4-100a / 4l-r / w | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy apf-0.4-150a / 4l-r / w | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy apf-0.5-100a / 4l-r / w | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| Gy apf-0.69-100a / 4l-r / w | 100 | 690 ± 20% | 495 * 675 * 275mm | |
