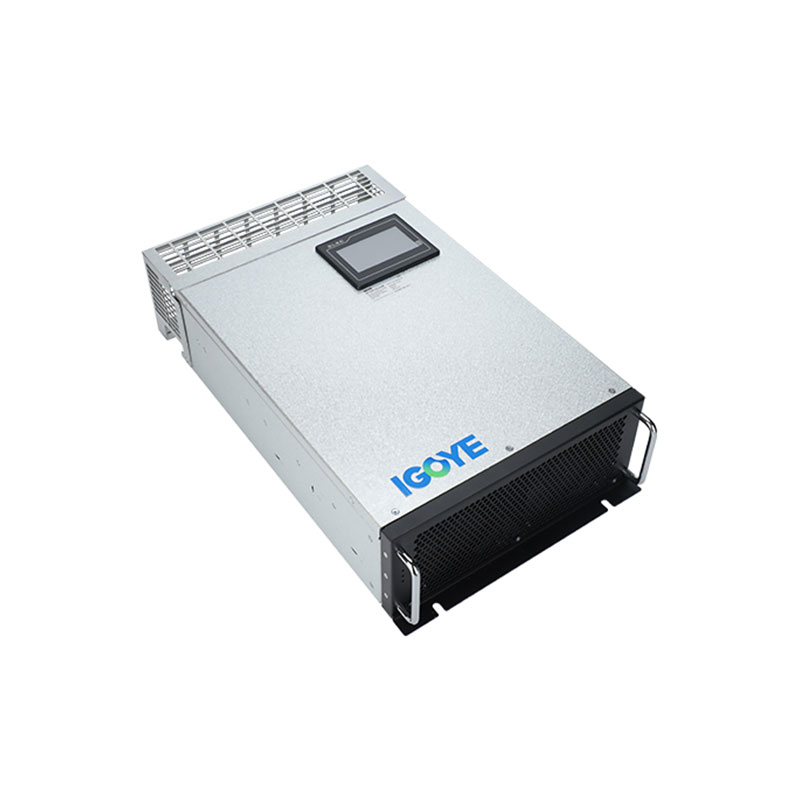

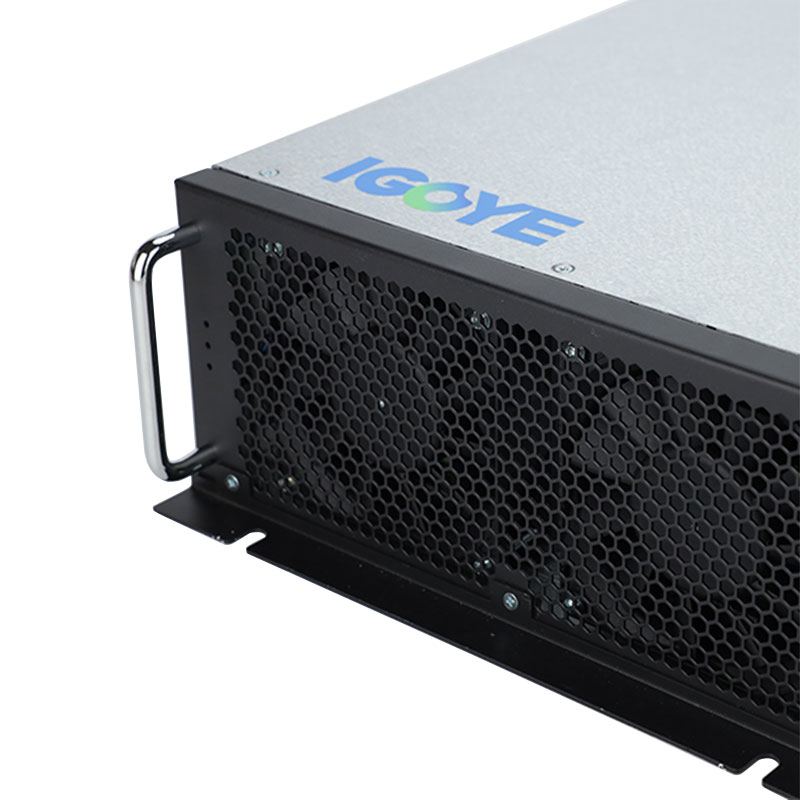

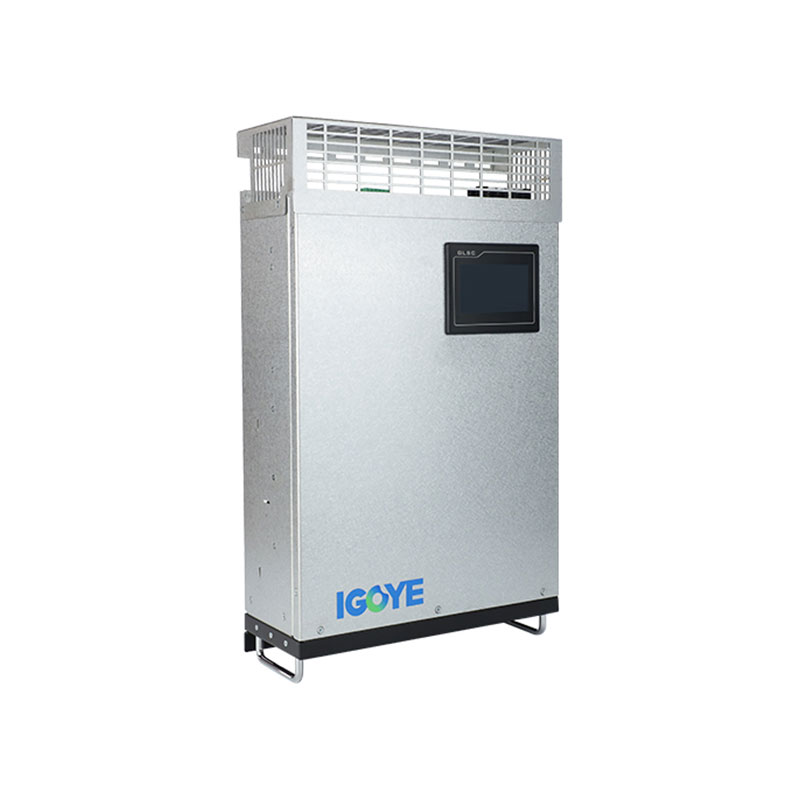

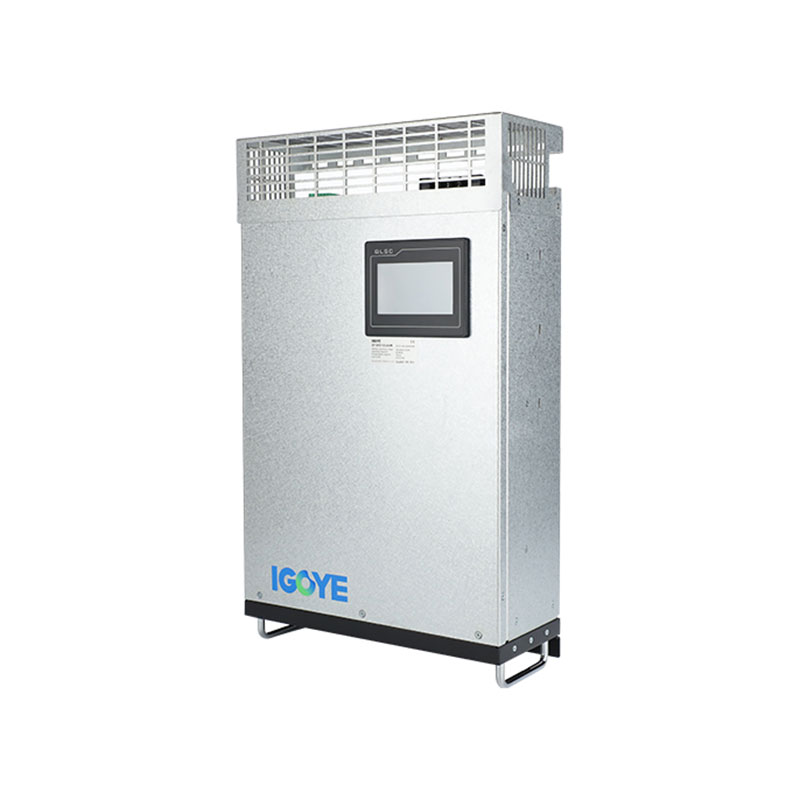

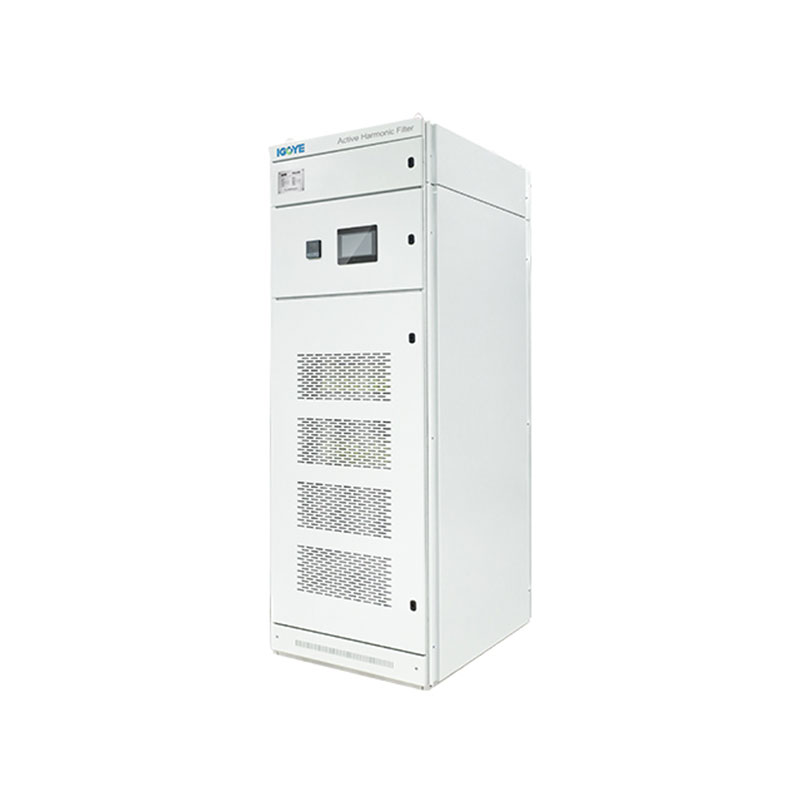

තුන්-අදියර තුන්-වයර් රාක්කම් කන්ද සක්රීය හාර්මොනික් පෙරණය
තුනේ තුන්-අදියර වයර් රාක්කම් කසළ සවි කිරීම, ඉහළ කාර්යසාධනයක් සහ බලශක්ති කාර්යක්ෂමතාව සඳහා නිර්මාණය කර ඇති සක්රීය පෙරහන් මත විශාල මිලක් ලබා ගන්න. ගීයා බලශක්තිය ගුණාත්මකභාවය වැඩි දියුණු කිරීම, විවිධ යෙදුම් සඳහා වඩාත් සුදුසු වන්නේ බලශක්තිය, විවිධ යෙදුම් සඳහා වඩාත් සුදුසු ය. වැඩි විස්තර සඳහා අප අමතන්න සහ හොඳම ගනුදෙනුව සුරක්ෂිත කිරීම!
තුන්-අදියර වයර් රාක්කම් කන්ද සක්රීය හාර්මොනික් ෆිල්ටරය (ඒඑච්එෆ්) පිරිනැමීම් තුන් අදියර බල පද්ධති සඳහා උසස් හාමෝන අවම කිරීම. සේවයේ යෙදවීම a DSP + CPLD ඩිජිටල් පාලන මූලික හා නවීන ඇල්ගොරිතම, මේ රාක්කම් සවිකර ඇති ඒඑච්එෆ් 50 වනදා දක්වා සමමුහුර්ත ධාරා effectively ලදායී ලෙස උදාසීන කරයි ඇණවුම. මොඩියුලර් නිර්මාණය මඟින් නඩත්තු කිරීමේ හා නඩත්තු කිරීමේ පහසුව සහතික කරයි. ලබා ගත හැකිය විවිධ වත්මන් ශ්රේණිගත කිරීම්වල (250 ද සිට 150a දක්වා) සහ වෝල්ටීයතා මට්ටම් (220V සිට 690V දක්වා), ඒඑච්එෆ් නම්යශීලී වින්යාස කිරීමේ විකල්ප ලබා දෙයි. බලහත්කාරයෙන් ගසක සිසිලනය විශ්වාසදායක ක්රියාකාරිත්වය සහතික කරයි. මෙම තුනේ තුන්-වයර් රකුක් සවිකිරීම සක්රීයයි හාර්මොනික් පෙරහන බලයේ ගුණාත්මකභාවය සහ පද්ධති ස්ථායිතාව වැඩි කරයි.
ආදර්ශ විස්තරය:
| Gy | Ahf | 0.4 | 50a | / | 3l | R |
| ව්යවසාය කේතය | සක්රිය හාර්මොනික් පෙරණය | වෝල්ටීයතා මට්ටම 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
ශ්රේණිගත ධාරිතාව (KVAR) 25/50/75/75 / 100/05 I | 3l: තුන්-අදියර තුන්-වයර් | R: රාක්ක සවිකිරීම |
විශේෂාංග:
Devices ඩීඑස්පී + සීපීඩී සියළුම ඩිජිටල් පාලන හරය, තුන්වන ස්ථෝල විද්යා තාක්ෂණය,
උසස් හාමෝන අනාවරණය කිරීමේ ඇල්ගොරිතම සහ PWM පාලන උපායමාර්ගය සාක්ෂාත් කර ගැනීම සඳහා
හාර්මොනික් ධාරාව පිළිබඳ නිවැරදි වන්දි.
Mo මොඩියුලර් නිර්මාණය අනුගමනය කිරීම, එය බහු සම්බන්ධතාවයට සමාන්තරව සම්බන්ධ වේ
මොඩියුල, කුඩා ඉඩක් ඇති අතර නඩත්තු කිරීම පහසුය.
ස්වාධීන ගුවන් නල සහ ස්වාධීන ගබඩාවල ව්යුහාත්මක නිර්මාණය
උපකරණවල ස්ථාවර ක්රියාකාරිත්වය සහතික කරයි.
2 ට 2 සිට 50 දක්වා පුළුල් පරාසයක හාමෝටික්ස් වල හාමෝටිකයන් පෙරීම එයට පෙරළිය හැකිය
හාමොනික්ස්, තුන්වන අදියර අසමසම අසමසම ගැටලුව විසඳන්න.
An හාර්මෝන පෙරහන් අනුපාතය ඉහළ මට්ටමක පවතී. ධාරිතාව ඉඩ දෙන්නේ නම්, හාර්මොනික්
වත්මන් පෙරහන් කිරීමේ අනුපාතය 95% තරම් ඉහළ අගයක් ගනී. 100% වත්මන් සීමිත කිරීම
උපකරණවල දිගුකාලීන ස්ථාවර ක්රියාකාරිත්වය සහතික කිරීම සඳහා නිමැවුම්.
අයදුම්පත්:
තුන්-අදියර තුන්-වයර් රාක්කම් කන්ද සක්රීය පෙරහන් අත්යවශ්ය වේ විවිධාකාර අංශ හරහා පිරිසිදු බලය සහතික කිරීම:
● කාර්මික ස්වයංක්රීයකරණය:කාර්ය සාධනය වැඩි දියුණු කිරීම සහ
හාමෝන විකෘතිය අවම කිරීමෙන් තුන් අදියර උපකරණවල ආයු කාලය.
● පුනර්ජනනීය බලශක්ති පද්ධති:පුනර්ජනනීය බලශක්තිය ඒකාබද්ධ කිරීම
හාර්මොනික් වත්මන් අවම කිරීම මගින් තදින් විදුලිය නොසන්සුන් ලෙස ආරංචි මාර්ග.
● තෙල් හා ගෑස් කර්මාන්තය:විවේචනාත්මක සඳහා ස්ථාවර බලයක් ලබා දීම
කටුක පරිසරවල මෙහෙයුම්, කාර්යක්ෂමතාව සහ ආරක්ෂාව වැඩි දියුණු කිරීම.
● නිෂ්පාදන පැලෑටි:හාර්මොනික් මැදිහත්වීම අවම කිරීම
සංකීර්ණ නිෂ්පාදන ක්රියාවලීන්, ස්ථාවර නිෂ්පාදනවල ගුණාත්මකභාවය සහතික කිරීම.
තුන්-අදියර තුන්-වයර් රාක්නව සවිකර සවිස්තරාත්මක පෙරහන් මගින් ශක්තිමත් හා තුන් අදියර ඉල්ලා සිටීම සඳහා අනුවර්තනය කළ හැකි හාර්මොනික් අවම කිරීමේ විසඳුම් යෙදුම්.
තාක්ෂණික පරාමිතීන්:
| 220V මාලාව | 380v ශ්රේණි | 500V ශ්රේණිය | 690v ශ්රේණි | ||
| උන්නතාංශය | <2000m, මීටර් 2000 ට වැඩි, GB / T3859.2 අනුව කල්දරකම | ||||
| පරිසර උෂ්ණත්වය | -20 ~ 50 ℃ | ||||
| සාපේක්ෂ ආර්ද්රතාවය | ≤90%, මාසිකව ඇති විට මතුපිටින් ens නීභවනය නොවේ අවම උෂ්ණත්වය 25 ℃ | ||||
| පරිසර දූෂණය මට්ටම | III මට්ටම පහතින් | ||||
| මෙහෙයුම් වෝල්ටීයතාවය | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| වැඩ කිරීමේ සංඛ්යාතය | 50hz ± 5% | ||||
| වන්දි ධාරාව | 25a | 25/50/75/100 / 150i | 100A | 100A | |
| ජාල ව්යුහය | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| ඒකක ගණන සමාන්තරව සම්බන්ධයි |
Ulimed | ||||
| සමස්ත යන්ත්ර කාර්යක්ෂමතාව | ≥97% | ||||
| ජාල ව්යුහය | 32khz | 16khz | 12.8KHz | 12.8KHz | |
| වන්දි පරාසය | 2 ~ 50 ටයිම්, තනි වන්දි අනුපාතය වෙනස් කළ හැකිය | ||||
| ක්රියාකාරී තේරීම | ප්රතික්රියාශීලී බලය | ප්රතික්රියාශීලී බලය, ප්රතික්රියාශීලී බලය + අසමමිතිය | |||
| ප්රතික්රියාශීලී බලය වන්දි අනුපාතය |
≥95% | > 92% | |||
| උදාසීන පෙරීම හැකියාව |
උදාසීන රේඛා පෙරීමේ හැකියාව අදියර 3 ගුණයක් වේ පෙරහන් හැකියාව | ||||
| සම්පූර්ණ ප්රතිචාර කාලය | <10ms | <40ms | <40ms | <40ms | |
| ශබ්දය | ≤60DB | ≤60DB | ≤65db | ≤65db | |
| පාලන ක්රමය | 2-මාර්ගය rs485 අතුරුමුහුණත (ජීපීආර්එස් / වයිෆයි සඳහා සහය දක්වයි) | ||||
| ආරක්ෂාව | අධි බර, මෘදුකාංග / දෘඩාංග අති කසඹීම, ජාලක අධික ලෙස ආවරණය කිරීම සහ යටි පතුල්, විදුලිය අසමත් වීම, විස්ථාපන, සංඛ්යාතය අසාමාන්යතා ආරක්ෂාව ආදිය. | අධි බර, මෘදුකාංග / දෘඩාංග අති කසඹීම, ජාලක අධික ලෙස ආවරණය කිරීම සහ යටි වෝල්ටීයතාව, ජාලක වෝල්ටීයතා අසමතුලිතතාවය, බලය අසමත් වීම, විස්තරයක්, සංඛ්යාත අසාමාන්යතාව, කෙටි පරිපථය ආරක්ෂාව ආදිය. | |||
| ස්ථාපන ක්රමය | රාක්කය / බිත්ති සවි කර ඇත | රාක්කය | |||
| එන රේඛාව | ආපසු එන (RACK වර්ගය), ඉහළ එන (බිත්ති සවි කර ඇත) | ආපසු එන රේඛාව | |||
| ආරක්ෂණ මට්ටම | IP20 | ||||
ආකෘතිය සහ පිරිවිතර:
| ආකෘති | ||||
|---|---|---|---|---|

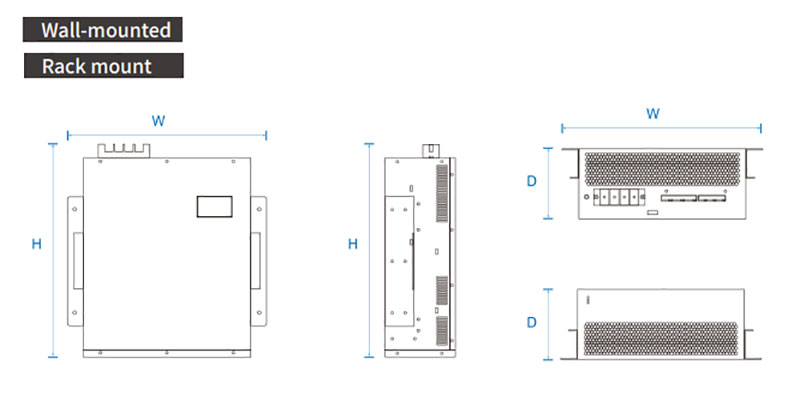

| ආදර්ශ අංකය | ශ්රේණිගත වත්මන් (අ) | පද්ධති වෝල්ටීයතාව (V) | මානයන් (D * W * H) | සිසිලන ක්රමය |
| Gy apf-0.22-25a / 2l-r / w | 25 | 220 | 220 * 330 * 160mm | බලහත්කාරයෙන් ගසක සිසිලනය |
| Gy apf-0.4-25a / 4l-r / w | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy apf-0.4-50a / 4l-r / w | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy apf-0.4-75a / 4l-r / w | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| Gy apf-0.4-100a / 4l-r / w | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy apf-0.4-150a / 4l-r / w | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy apf-0.5-100a / 4l-r / w | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| Gy apf-0.69-100a / 4l-r / w | 100 | 690 ± 20% | 495 * 675 * 275mm | |
