500V රාක්ක සවි කිරීම සක්රීය හාර්මොනික් පෙරණය
විශ්වාසදායක 5V රාක්ක සවි කිරීම සක්රීය හාර්මොනික් පෙරණයක් සොයනවාද? වේගවත් සමතුලිත කර්මාන්තවල ඉල්ලීම් සපුරාලීම සඳහා නිර්මාණය කර ඇති තොග මිල ගණන් යටතේ උයයා උසස් තත්ත්වයේ විසඳුම් ලබා දෙයි. අපගේ පෙරහන් ප්රශස්ත කාර්ය සාධනය සහ කාර්යක්ෂමතාව සහතික කරයි. වැඩි විස්තර සඳහා අප අමතන්න සහ අපගේ කර්මාන්ත ශාලාවෙන් කෙලින්ම හොඳම ගනුදෙනුව ලබා ගැනීමට!

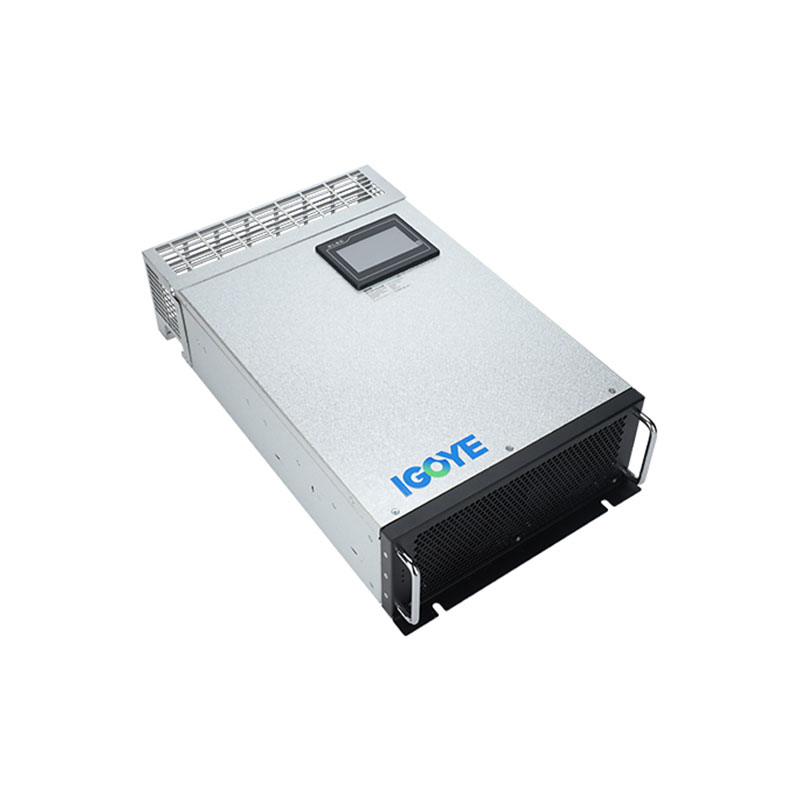

500V රාක්ක සවි කිරීම සක්රීය හාර්මොනික් ෆිල්ටරය (ඒඑච්එෆ්) 500V (± 20%) තුන් අදියර-කම්බි (3p4w) සහ තුන් අදියර වයර් (3p3w) බල පද්ධති. 50 වන හාර්මොනික් දක්වා වූ අනුකූල ඩීඑස්පී-සීපීඑස් සීපීඑල් ඩිෆ්ස්ට් ඩිජිටල් පාලනය සහ නිවැරදි සමන්වරියක් වන වත්මන් වන්දි ගෙවීම සඳහා මෙම රාක්කා සවි කළ ඒකකය උසස් ඩීපීඑස් සීඑස්පී ඩිෆ්ස්ට් ඩිජිටල් පාලනය සහ තල තුනක භූමි විද්යාවකි. එහි මොඩියුලර් මෝස්තරය සමාන්තර සම්බන්ධතාවය හරහා පරිමාණයට පහසුකම් සපයයි, නඩත්තු කිරීම සරල කරන විට ඉහළ ධාරිතාවයක් ලබා දෙයි. 100A ශ්රේණිගත කළ වත්මන් ආකෘතිය අධි වෝල්ටීයතා යෙදුම්වල හාර්මික විකෘතිය effectively ලදායී ලෙස ආමන්ත්රණය කරයි. බලහත්කාරයෙන් ගසක සිසිලනය විශ්වාසදායක, දිගුකාලීන ක්රියාකාරිත්වය සහතික කරයි. 500V රාක්ක කන්ද සක්රීය හාමෝන ෆිල්ටරය කාර්මික පරිසරයන් ඉල්ලා සිටීම සඳහා සුවිශේෂී බලයේ ගුණාත්මක කළමනාකරණයක් සපයයි.
ආදර්ශ විස්තරය:
| Gy | Ahf | 0.5 | 100A | / | 4l | R |
| ව්යවසාය කේතය | සක්රිය හාර්මොනික් පෙරණය | වෝල්ටීයතා මට්ටම 0.5: 500V ± 20% |
ශ්රේණිගත ධාරිතාව (KVAR) 100A | 3l: තුන්-අදියර තුන්-වයර් 4l: තුන් අදියර හතර කම්බි |
R: රාක්ක සවිකිරීම |
විශේෂාංග:
A හාර්මොනික් ධාරාව නිවැරදි වන්දි ලබා ගැනීම සඳහා ඩීඑස්පී + සීපීඑස් සීපීඑල්එච්එස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස්
Mobs මොඩියුලර් මෝස්තරය අනුගමනය කරන්න, එය බහු මොඩේල්ස් සම්බන්ධ කිරීමට පහසුකම් සපයයි, එය සුළු ඉඩ ප්රමාණයක් ලබා ගන්නා අතර නඩත්තු කිරීම පහසුය.
Read ස්වාධීන ගුවන් නල සහ ස්වාධීන ගබඩාවල ව්යුහාත්මක සැලසුම මඟින් උපකරණවල ස්ථාවර ක්රියාකාරිත්වය සහතික කරයි.
Any තාවන්ගේ පුළුල් පරාසයක හාර්මොනික්, හාමෝ විද්යාව 2 සිට 50 දක්වා සහය දක්වමින් එයට එකවරම තුරන් තුනක අසමතුලිතතාවය විසඳා ගත හැකිය.
An හාර්මෝන පෙරහන් අනුපාතය ඉහළ මට්ටමක පවතී. ධාරිතාව ඉඩ දෙන්නේ නම්, එකඟතා වර්තමාන පෙරහන් අනුපාතය 95% තරම් ඉහළ අගයක් ගනී. උපකරණවල දිගුකාලීන ස්ථාවර ක්රියාකාරිත්වය සහතික කිරීම සඳහා 100% වත්මන් සීමිත ප්රතිදානය සකසන්න.
අයදුම්පත්:
500V රාක්ක මවුන්ට් විවිධ අධි වෝල්ටීයතා යෙදුම්වල බලයේ ගුණාත්මකභාවය සහ උපකරණ විශ්වසනීයත්වය පවත්වා ගැනීම සඳහා ක්රියාකාරී හාමෝන පෙරහන් අත්යවශ්ය වේ:
● බර කර්මාන්ත:කාර්මික සැකසුම් ඉල්ලා සිටින විශාල මෝටර, වීඑෆ්ඩී සහ වෙනත් රේඛීය නොවන බරක් මගින් ජනනය කරන හාර්මොනික්ස් අවම කිරීම.
● පුනර්ජනනීය බලශක්ති පද්ධති:අධි වෝල්ටීයතා ජාල හා සම්බන්ධ සූර්ය හා සුළං ගොවිපලවල සිට බලශක්තිය ස්ථාවර කිරීම.
● තෙල් සහ ගෑස්:අධි වෝල්ටීයතා බලාත්මක බෙදා හැරීමේ පද්ධතිවල තීරණාත්මක උපකරණවල විශ්වාසනීය නොවන ක්රියාකාරිත්වය සහතික කිරීම.
● පතල් මෙහෙයුම්:සංවේදී ඉලෙක්ට්රොනික උපකරණ ආරක්ෂා කිරීම සහ කටුක පරිසරවල බලයේ ගුණාත්මකභාවය පවත්වා ගැනීම.
500V රාක්ක මවුන්ට් සක්රීය හාර්මොනික් පෙරහන් අධි වෝල්ටීයතා බල පද්ධති සඳහා උසස් හාර්මෝන අවම කිරීම, ස්ථායිතාව සහ විශ්වසනීයත්වය සහතික කරයි.
තාක්ෂණික පරාමිතීන්:
| 220V මාලාව | 380v ශ්රේණි | 500V ශ්රේණිය | 690v ශ්රේණි | ||
| උන්නතාංශය | <2000m, මීටර් 2000 ට වැඩි, GB / T3859.2 අනුව කල්දරකම | ||||
| පරිසර උෂ්ණත්වය | -20 ~ 50 ℃ | ||||
| සාපේක්ෂ ආර්ද්රතාවය | අවම වශයෙන් අවම උෂ්ණත්වය 25 ℃ වන විට ≤90%, මතුපිටින් ens නීභවනය නොකෙරේ | ||||
| පරිසර දූෂණය මට්ටම | III මට්ටම පහතින් | ||||
| මෙහෙයුම් වෝල්ටීයතාවය | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| වැඩ කිරීමේ සංඛ්යාතය | 50hz ± 5% | ||||
| වන්දි ධාරාව | 25a | 25/50/75/100 / 150i | 100A | 100A | |
| ජාල ව්යුහය | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| ඒකක ගණන සමාන්තරව සම්බන්ධයි |
Ulimed | ||||
| සමස්ත යන්ත්ර කාර්යක්ෂමතාව | ≥97% | ||||
| ජාල ව්යුහය | 32khz | 16khz | 12.8KHz | 12.8KHz | |
| වන්දි පරාසය | 2 ~ 50 ටයිම්, තනි වන්දි අනුපාතය වෙනස් කළ හැකිය | ||||
| ක්රියාකාරී තේරීම | ප්රතික්රියාශීලී බලය | ප්රතික්රියාශීලී බලය, ප්රතික්රියාශීලී බලය + අසමමිතිය | |||
| ප්රතික්රියාශීලී බලය වන්දි අනුපාතය |
≥95% | > 92% | |||
| උදාසීන පෙරීම හැකියාව |
උදාසීන රේඛා පෙරීමේ හැකියාව අද පෙරහන් කිරීමේ හැකියාව අනුව 3 ගුණයක් වේ | ||||
| සම්පූර්ණ ප්රතිචාර කාලය | <10ms | <40ms | <40ms | <40ms | |
| ශබ්දය | ≤60DB | ≤60DB | ≤65db | ≤65db | |
| පාලන ක්රමය | 2-මාර්ගය rs485 අතුරුමුහුණත (ජීපීආර්එස් / වයිෆයි සඳහා සහය දක්වයි) | ||||
| ආරක්ෂාව | අධි බර, මෘදුකාංග / දෘඩාංග දළ විශ්ලේෂකය, ග්රිඩ් ඕවර් වෝල්ටීයතාව, විදුලිය අසමත් වීම, විකෘති කිරීම, පරමාණුක, සංඛ්යාත අසාමාන්යතා ආරක්ෂාව යනාදිය. | අධි බර, මෘදුකාංග / දෘඩාංග අති කාවිදුන, ජාලක වෝල්ටීයතා අසමතුලිතතාවය, විදුලිය ඇගයීම, විකෘති කිරීම, සංඛ්යාත අසාමාන්යතාව, කෙටි පරිපථ අධිරාජ්යත්වය ආදිය. | |||
| ස්ථාපන ක්රමය | රාක්කය / බිත්ති සවි කර ඇත | රාක්කය | |||
| එන රේඛාව | ආපසු එන (RACK වර්ගය), ඉහළ එන (බිත්ති සවි කර ඇත) | ආපසු එන රේඛාව | |||
| ආරක්ෂණ මට්ටම | IP20 | ||||
ආකෘතිය සහ පිරිවිතර:
| ආකෘති | ||||
|---|---|---|---|---|
| ආදර්ශ අංකය | ශ්රේණිගත වත්මන් (අ) | පද්ධති වෝල්ටීයතාව (V) | මානයන් (D * W *H) | සිසිලන ක්රමය |
| Gy apf-0.22-25a / 2l-r / w | 25 | 220 | 220 * 330 * 160mm | බලහත්කාරයෙන් ගසක සිසිලනය |
| Gy apf-0.4-25a / 4l-r / w | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy apf-0.4-50a / 4l-r / w | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy apf-0.4-75a / 4l-r / w | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| Gy apf-0.4-100a / 4l-r / w | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy apf-0.4-150a / 4l-r / w | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy apf-0.5-100a / 4l-r / w | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| Gy apf-0.69-100a / 4l-r / w | 100 | 690 ± 20% | 495 * 675 * 275mm | |
