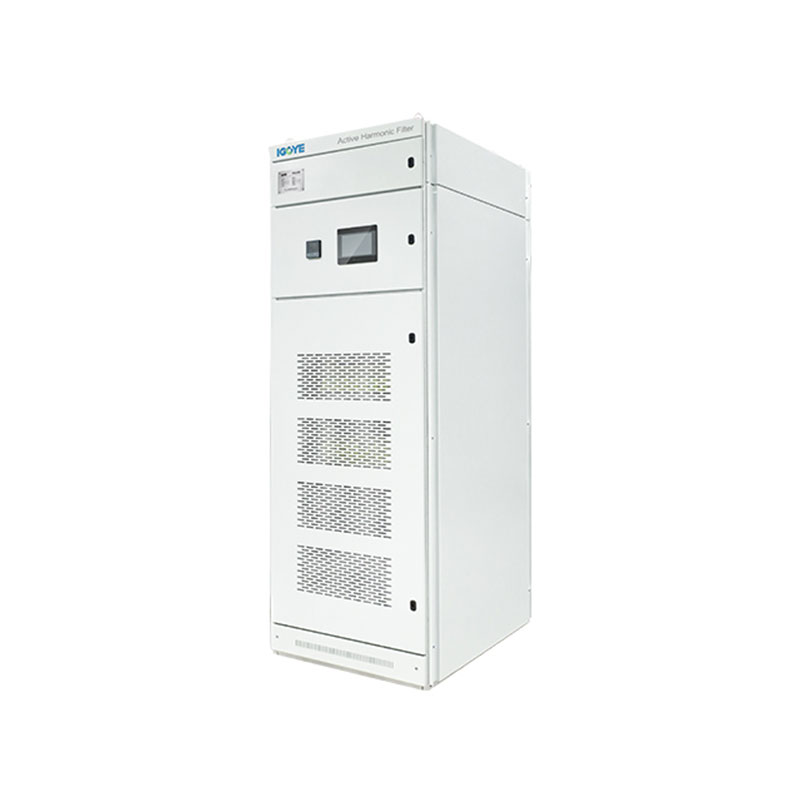

220V කැබිනට් වර්ගයේ ක්රියාකාරී හාර්මොනික් පෙරණය
ගෙය යනු වෘත්තීය සක්රීය හාර්මොනික් ෆිල්ටර් චයිනා අපනයනකරුෙකි. 220V කැබිනට් ආකාරයේ ක්රියාකාරී හාර්මොනික් පෙරණය තනි හා තුන්-අදියර (4-වයර්) 220V පද්ධති සඳහා හාර්මොනික් අවම කිරීම සපයයි. එය ඩිජිටල් පාලනය භාවිතා කරයි, මොඩියුලර් කැබිනට් සැලසුමක් ඇති අතර, අමුණුක ආමන්ත්රණය කරන 50 වන හාර්මොනික් දක්වා වන්දි ලබා දේ. දත්ත මධ්යස්ථාන, වෛද්ය සහ සැහැල්ලු කාර්මික යෙදුම් සඳහා වඩාත් සුදුසුය.
220V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන (APF) තනි අදියරක් සහ අදියර තුනක් වයර් පද්ධති සඳහා බලපැවැත්වෙන හානිකර අවම කිරීම සපයයි. DSP + CPLD ඩිජිටල් පාලනය සහ තෙලික-මට්ටමේ ස්ථූපයක් භාවිතා කරමින්, මෙම APF විසින් 50 වන ඇණවුමට හරිතයන් සඳහා නිවැරදිව වන්දි ලබා දෙන අතර තුන් අදියර අසමතුලන් ආමන්ත්රණය කරයි. එහි මොඩියුලර් මෝස්තරය සමාන්තර සම්බන්ධතාවය හරහා පරිමාණ කළ හැකි ධාරිතාවයක් සක්රීය කරයි. ස්වාධීන ගුවන් නාල සමඟ ශක්තිමත් කැබිනට් මණ්ඩලයක් තුළ අමුණා ඇති 220 වන කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන විශ්වාසදායක ක්රියාකාරිත්වය සහතික කරයි. විවිධ වත්මන් ශ්රේණිගත කිරීම් වලින් ලබා ගත හැකි, මෙම APF පුළුල් බලයේ ගුණාත්මකභාවය ඉහළ නැංවීමක් ලබා දෙයි. 220v ආකෘතිය විශේෂයෙන් නිර්මාණය කර ඇත්තේ මෙම වෝල්ටීයතා පරාසය තුළ ප්රශස්ත ක්රියාකාරිත්වය සහතික කිරීම, 220V පද්ධති සඳහා ය.
ආදර්ශ විස්තරය:
| Gy | Ahf | 0.22 | 50a | / | 4l | C |
| ව්යවසාය කේතය | සක්රිය හාර්මොනික් පෙරණය | වෝල්ටීයතා මට්ටම 0.22: 220V |
ශ්රේණිගත ධාරිතාව (KVAR) 25/50/75/75 / 100/05 I | 2l: තනි අදියර 3L: තුන් අදියර තුන්-වයර් 4l: තුන් අදියර හතර කම්බි |
ඇ: කැබිනට් මණ්ඩලය |
විශේෂාංග:
A හාර්මොනික් ධාරාව නිවැරදි වන්දි ලබා ගැනීම සඳහා ඩීඑස්පී + සීපීඑස් සීපීඑල්එච්එස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස්
Mobs මොඩියුලර් මෝස්තරය අනුගමනය කරන්න, එය බහු මොඩේල්ස් සම්බන්ධ කිරීමට පහසුකම් සපයයි, එය සුළු ඉඩ ප්රමාණයක් ලබා ගන්නා අතර නඩත්තු කිරීම පහසුය.

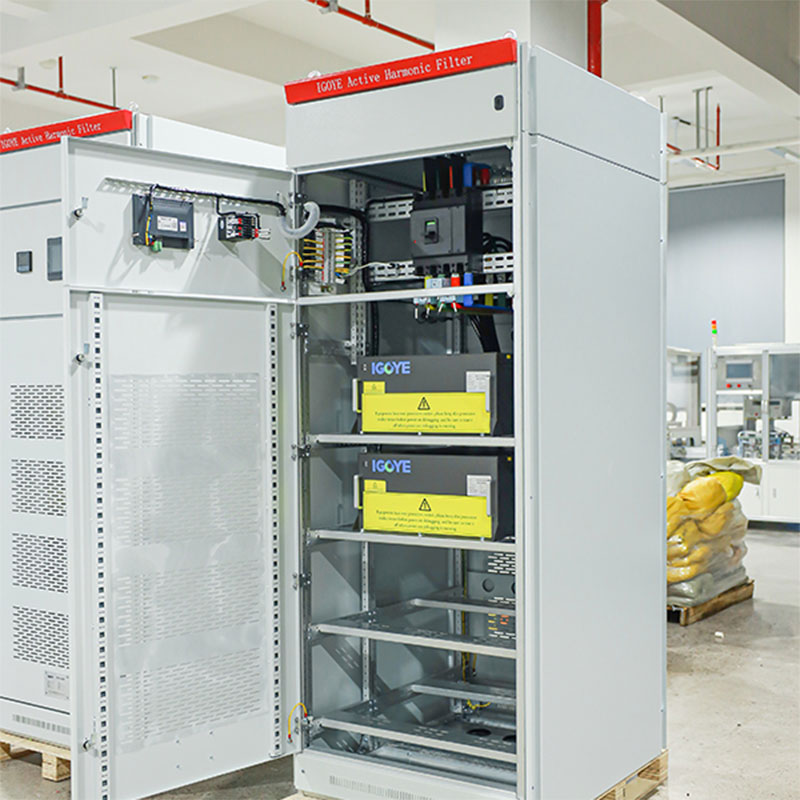

Read ස්වාධීන ගුවන් නල සහ ස්වාධීන ගබඩාවල ව්යුහාත්මක සැලසුම මඟින් උපකරණවල ස්ථාවර ක්රියාකාරිත්වය සහතික කරයි.
Any තාවන්ගේ පුළුල් පරාසයක හාර්මොනික්, හාමෝ විද්යාව 2 සිට 50 දක්වා සහය දක්වමින් එයට එකවරම තුරන් තුනක අසමතුලිතතාවය විසඳා ගත හැකිය.
An හාර්මෝන පෙරහන් අනුපාතය ඉහළ මට්ටමක පවතී. ධාරිතාව ඉඩ දෙන්නේ නම්, එකඟතා වර්තමාන පෙරහන් අනුපාතය 95% තරම් ඉහළ අගයක් ගනී. උපකරණවල දිගුකාලීන ස්ථාවර ක්රියාකාරිත්වය සහතික කිරීම සඳහා 100% වත්මන් සීමිත ප්රතිදානය සකසන්න.
අයදුම්පත්:
220V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන් 220V හි වැඩි දියුණු කළ ප්රබලකරණ යෙදුම් රාශියක් සඳහා සුදුසු යෙදුම් සඳහා සුදුසු වේ:
● මධ්යම ප්රමාණයේ දත්ත මධ්යස්ථානවල කුඩා:සංවේදී උපකරණ ආරක්ෂා කිරීම සහ හාර්මික විකෘතිය අවම කිරීමෙන් අතිකාල වැඩ කිරීම.
● වෛද්ය පහසුකම්:220V හි විවේචනාත්මක වෛද්ය උපකරණවල විශ්වාසනීය ක්රියාකාරිත්වය සහතික කිරීම, බාධා කිරීම් අවදානම අඩු කිරීම.
● සැහැල්ලු කාර්මික යෙදුම්:220V හි ක්රියාත්මක වන සංවේදී උපකරණ හා ක්රියාවලීන් සඳහා බලශක්ති ගුණාත්මකභාවය වැඩි දියුණු කිරීම.
● වාණිජ ගොඩනැගිලි:ආලෝකකරණ හා කාර්යාල උපකරණ වැනි 220V බරක් ජනිත කරන හාර්මොනික් ධාරාවන් අඩු කිරීම.
220V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන් 220V පද්ධතිවල බලයේ ගුණාත්මකභාවය ඉහළ නැංවීම සඳහා ඉලක්කගත විසඳුමක් ලබා දෙන අතර සංවේදී උපකරණවල කාර්යක්ෂම උපකරණ ක්රියාත්මක කිරීම.
තාක්ෂණික පරාමිතීන්:
| 220V මාලාව | 380v ශ්රේණි | 500V ශ්රේණිය | 690v ශ්රේණි | ||
| උන්නතාංශය | <2000m, මීටර් 2000 ට වැඩි, GB / T3859.2 අනුව කල්දරකම | ||||
| පරිසර උෂ්ණත්වය | -20 ~ 50 ℃ | ||||
| සාපේක්ෂ ආර්ද්රතාවය | අවම වශයෙන් අවම උෂ්ණත්වය 25 ℃ වන විට ≤90%, මතුපිටින් ens නීභවනය නොකෙරේ | ||||
| පරිසර දූෂණය මට්ටම | III මට්ටම පහතින් | ||||
| මෙහෙයුම් වෝල්ටීයතාවය | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| වැඩ කිරීමේ සංඛ්යාතය | 50hz ± 5% | ||||
| වන්දි ධාරාව | 25a | 25/50/75/100 / 150i | 100A | 100A | |
| ජාල ව්යුහය | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| ඒකක ගණන සමාන්තරව සම්බන්ධයි |
Ulimed | ||||
| සමස්ත යන්ත්ර කාර්යක්ෂමතාව | ≥97% | ||||
| ජාල ව්යුහය | 32khz | 16khz | 12.8KHz | 12.8KHz | |
| වන්දි පරාසය | 2 ~ 50 ටයිම්, තනි වන්දි අනුපාතය වෙනස් කළ හැකිය | ||||
| ක්රියාකාරී තේරීම | ප්රතික්රියාශීලී බලය | ප්රතික්රියාශීලී බලය, ප්රතික්රියාශීලී බලය + අසමමිතිය | |||
| ප්රතික්රියාශීලී බලය වන්දි අනුපාතය |
≥95% | > 92% | |||
| උදාසීන පෙරීම හැකියාව |
උදාසීන රේඛා පෙරීමේ හැකියාව අද පෙරහන් කිරීමේ හැකියාව අනුව 3 ගුණයක් වේ | ||||
| සම්පූර්ණ ප්රතිචාර කාලය | <10ms | <40ms | <40ms | <40ms | |
| ශබ්දය | ≤60DB | ≤60DB | ≤65db | ≤65db | |
| පාලන ක්රමය | 2-මාර්ගය rs485 අතුරුමුහුණත (ජීපීආර්එස් / වයිෆයි සඳහා සහය දක්වයි) | ||||
| ආරක්ෂාව | අධි බර, මෘදුකාංග / දෘඩාංග දළ විශ්ලේෂකය, ග්රිඩ් ඕවර් වෝල්ටීයතාව, විදුලිය අසමත් වීම, විකෘති කිරීම, පරමාණුක, සංඛ්යාත අසාමාන්යතා ආරක්ෂාව යනාදිය. | අධි බර, මෘදුකාංග / දෘඩාංග අති කාවිදුන, ජාලක වෝල්ටීයතා අසමතුලිතතාවය, විදුලිය ඇගයීම, විකෘති කිරීම, සංඛ්යාත අසාමාන්යතාව, කෙටි පරිපථ අධිරාජ්යත්වය ආදිය. | |||
| ස්ථාපන ක්රමය | රාක්කය / බිත්ති සවි කර ඇත | රාක්කය | |||
| එන රේඛාව | ආපසු එන (RACK වර්ගය), ඉහළ එන (බිත්ති සවි කර ඇත) | ආපසු එන රේඛාව | |||
| ආරක්ෂණ මට්ටම | IP20 | ||||
ආකෘතිය සහ පිරිවිතර:
| කැබිනට් උපාංග ආකෘතිය | ||||
|---|---|---|---|---|
| ආදර්ශ අංකය | වන්දි ධාරිතාව (KVAR) | පද්ධති වෝල්ටීයතාව (V) | මානයන් (D * W * H) | සිසිලන ක්රමය |
| Gy apf-0.4-100a / 4l-c | 100 | 380 ± 20% | 800 * 1000 * 2200mm | බලහත්කාරයෙන් ගසක සිසිලනය |
| Gy apf-0.4-150a / 4l-c | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-200a / 4l-c | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-250a / 4l-c | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-300a / 4l-c | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-400a / 4l-c | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.5-300a / 4l-c | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.69-300a / 4l-c | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
