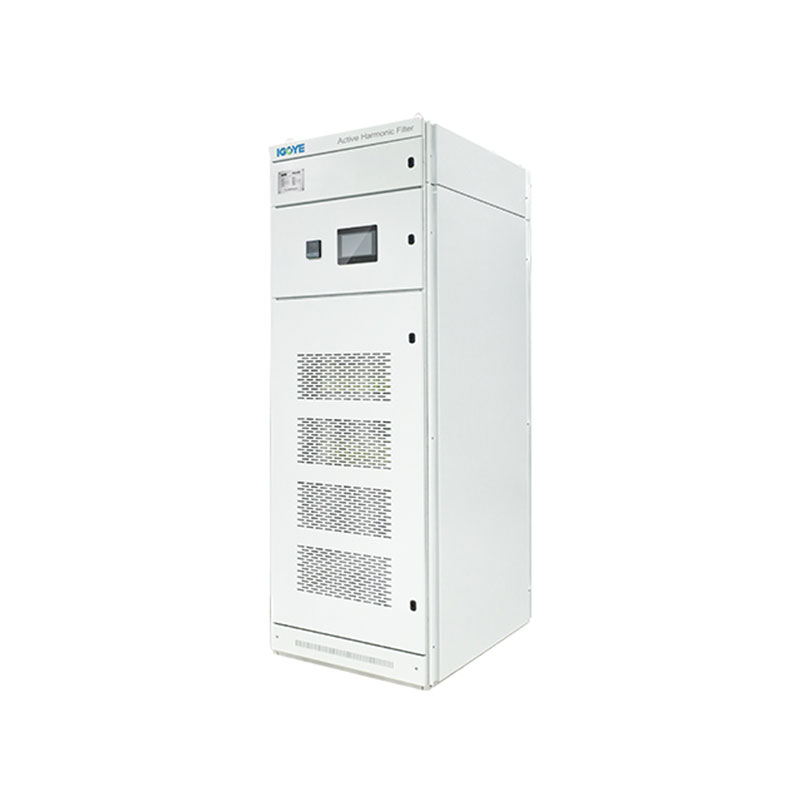

380V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන
ගේයා 380V කැබිනට් වර්ගයේ සක්රීය හාර්මොනික් ෆිල්ටරය වාරික ගුණාංගය සහිත 3 වන අදියර (3/4-වයර්) 380V පද්ධති සඳහා හාර්මොනික් අවම කිරීම සපයයි. එය ඩිජිටල් පාලනය භාවිතා කරයි, මොඩියුලර් කැබිනට් සැලසුමක් ඇති අතර 50 වන හාර්මොනික්, අසමතුලිතතා නිවැරදි කිරීම සඳහා වන්දි ලබා දේ. දත්ත මධ්යස්ථාන, කාර්මික ස්වයංක්රීයකරණය සහ පුනර්ජනනීය බලශක්ති ඒකාබද්ධතාවය සඳහා වඩාත් සුදුසුය. විශාල මිල ගණන් යටතේ සකස් කළ විසඳුම් ලබා දිය හැක්කේ කෙසේදැයි දැන ගැනීමට.

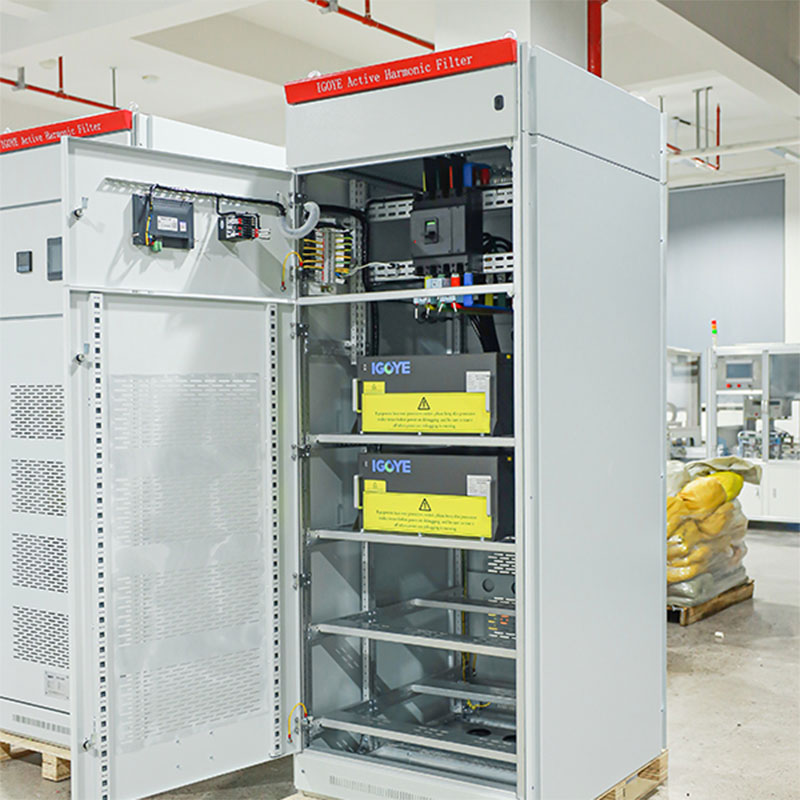

380V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන (APF) තුන්වන අදියර වයර් සහ කම්බි සෙන්තීම්වල හාර්මොනික් අවම කිරීම සඳහා ශක්තිමත් විසඳුමක් ලබා දෙයි. උසස් DSP + CPLLD ඩිජිටල් පාලනය සහ තෙලික-මට්ටමේ භූ විද්යාවක් භාවිතා කරමින්, මෙම APF විසින් 50 වන ඇණවුම දක්වා නිවැරදි හානිකර වන්දි ලබා දෙන අතර තුන් අදියර තුනක අසමතුලිතතා නිවැරදි කිරීම. මොඩියුලර් සැලසුම සමාන්තර සම්බන්ධතාවය හරහා නම්යශීලී ධාරිතාව පුළුල් කිරීම සඳහා ඉඩ ලබා දේ. ස්වාධීන ගුවන් නාල තත්පරයක් ඇතුළත් කල් පවත්නා කැබිනට් මණ්ඩලයේ තබා, 380V කැබිනට් වර්ගයේ ක්රියාකාරී හාර්මොනික් ෆිල්ටරය අනුකූල කාර්ය සාධනය සහ සරල නඩත්තු කිරීම සහතික කරයි. වත්මන් ශ්රේණිගත කිරීම් (100A-44A) පරාසයක ලබා ගත හැකි සහ ක්වාර් ධාරිතාව (100-400), මෙම APF 380V පද්ධති සඳහා පුළුල් බලයේ ගුණාත්මකභාවය වැඩි දියුණු කිරීම සපයයි.
ආදර්ශ විස්තරය:
| Gy | Ahf | 0.4 | 50a | / | 4l | C |
| ව්යවසාය කේතය | සක්රිය හාර්මොනික් පෙරණය | වෝල්ටීයතා මට්ටම 0.4: 380V ± 20% |
ශ්රේණිගත ධාරිතාව (KVAR) 25/50/75/75 / 100/05 I | 3l: තුන්-අදියර තුන්-වයර් 4l: තුන් අදියර හතර කම්බි |
ඇ: කැබිනට් මණ්ඩලය |
විශේෂාංග:
A හාර්මොනික් ධාරාව නිවැරදි වන්දි ලබා ගැනීම සඳහා ඩීඑස්පී + සීපීඑස් සීපීඑල්එච්එස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස්

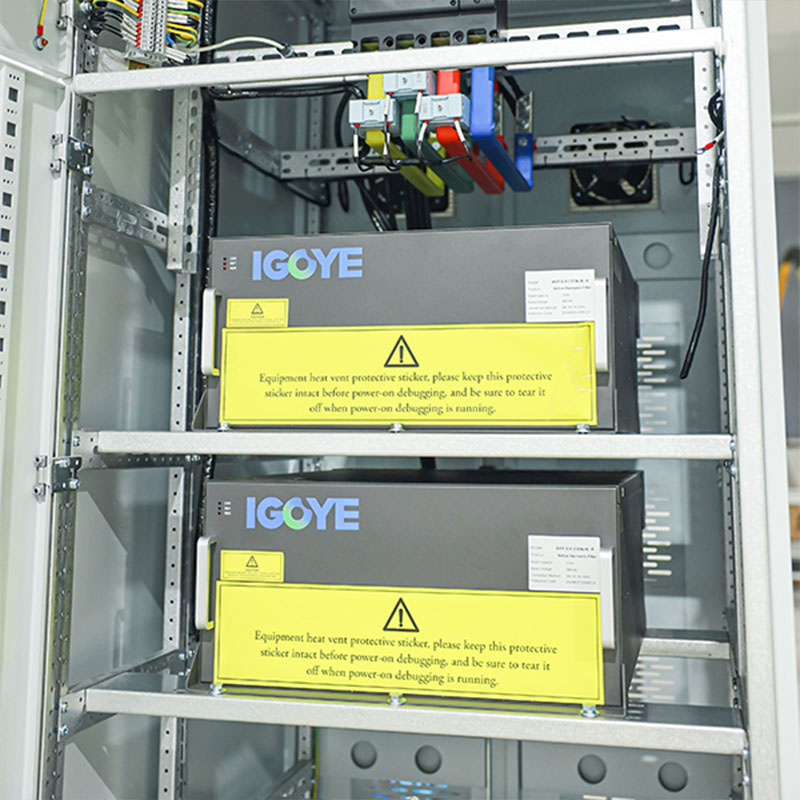

Mobs මොඩියුලර් මෝස්තරය අනුගමනය කරන්න, එය බහු මොඩේල්ස් සම්බන්ධ කිරීමට පහසුකම් සපයයි, එය සුළු ඉඩ ප්රමාණයක් ලබා ගන්නා අතර නඩත්තු කිරීම පහසුය.
Read ස්වාධීන ගුවන් නල සහ ස්වාධීන ගබඩාවල ව්යුහාත්මක සැලසුම මඟින් උපකරණවල ස්ථාවර ක්රියාකාරිත්වය සහතික කරයි.
Any තාවන්ගේ පුළුල් පරාසයක හාර්මොනික්, හාමෝ විද්යාව 2 සිට 50 දක්වා සහය දක්වමින් එයට එකවරම තුරන් තුනක අසමතුලිතතාවය විසඳා ගත හැකිය.
An හාර්මෝන පෙරහන් අනුපාතය ඉහළ මට්ටමක පවතී. ධාරිතාව ඉඩ දෙන්නේ නම්, එකඟතා වර්තමාන පෙරහන් අනුපාතය 95% තරම් ඉහළ අගයක් ගනී. උපකරණවල දිගුකාලීන ස්ථාවර ක්රියාකාරිත්වය සහතික කිරීම සඳහා 100% වත්මන් සීමිත ප්රතිදානය සකසන්න.
අයදුම්පත්:
380V කැබිනට් වර්ගයේ ක්රියාකාරී පෙරහන් 380V හි උසස් බලයේ ගුණාත්මකභාවය අවශ්ය අයදුම්පත් ඉල්ලා සිටින අයදුම්පත් ඉල්ලා සිටීම සඳහා ඉතා සුදුසු ය:
● විශාල දත්ත මධ්යස්ථාන:විවේචනාත්මක තොරතුරු තාක්ෂණ යටිතල පහසුකම් සඳහා ස්ථාවර බලය පවත්වා ගැනීම, සමතලතා ඇති වීම නිසා දත්ත නැතිවීම සහ අක්රීය කාලය වැළැක්වීම.
● කාර්මික ස්වයංක්රීයකරණය:හාර්මික ඇඟිලි ගැසීම් අවම කිරීමෙන් ස්වයංක්රීය පද්ධතිවල නිරවද්ය හා විශ්වාසදායක ක්රියාකාරිත්වය සහතික කිරීම.
● අධික කාර්මික පරිසරයන්:නිෂ්පාදන සැකසුම් තුළ විශාල යන්ත්රෝපකරණ සහ විචල්ය සංඛ්යාත ධාවක මගින් ජනනය වන හාර්මොනික්ස් අවම කිරීම.
● පුනර්ජනනීය බලශක්ති ඒකාබද්ධතාවය:පුනර්ජනනීය බලශක්ති ප්රභවයන් බාධා රහිතව ඒකාබද්ධ කිරීම සඳහා පොදු සම්බන්ධක මොහොතේම බලයේ ගුණාත්මකභාවය වැඩි දියුණු කිරීම.
380V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන් 380V යෙදුම් ඉල්ලා සිටින විට විදුලිය ගුණාත්මකභාවය ඉහළ නැංවීම සඳහා පුළුල් විසඳුමක් සපයන අතර සංවේදී උපකරණවල කාර්යක්ෂම හා විශ්වාසදායක ක්රියාකාරිත්වය සහතික කිරීම.
තාක්ෂණික පරාමිතීන්:
| 220V මාලාව | 380v ශ්රේණි | 500V ශ්රේණිය | 690v ශ්රේණි | ||
| උන්නතාංශය | <2000m, මීටර් 2000 ට වැඩි, GB / T3859.2 අනුව කල්දරකම | ||||
| පරිසර උෂ්ණත්වය | -20 ~ 50 ℃ | ||||
| සාපේක්ෂ ආර්ද්රතාවය | අවම වශයෙන් අවම උෂ්ණත්වය 25 ℃ වන විට ≤90%, මතුපිටින් ens නීභවනය නොකෙරේ | ||||
| පරිසර දූෂණය මට්ටම | III මට්ටම පහතින් | ||||
| මෙහෙයුම් වෝල්ටීයතාවය | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| වැඩ කිරීමේ සංඛ්යාතය | 50hz ± 5% | ||||
| වන්දි ධාරාව | 25a | 25/50/75/100 / 150i | 100A | 100A | |
| ජාල ව්යුහය | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| ඒකක ගණන සමාන්තරව සම්බන්ධයි |
Ulimed | ||||
| සමස්ත යන්ත්ර කාර්යක්ෂමතාව | ≥97% | ||||
| ජාල ව්යුහය | 32khz | 16khz | 12.8KHz | 12.8KHz | |
| වන්දි පරාසය | 2 ~ 50 ටයිම්, තනි වන්දි අනුපාතය වෙනස් කළ හැකිය | ||||
| ක්රියාකාරී තේරීම | ප්රතික්රියාශීලී බලය | ප්රතික්රියාශීලී බලය, ප්රතික්රියාශීලී බලය + අසමමිතිය | |||
| ප්රතික්රියාශීලී බලය වන්දි අනුපාතය |
≥95% | > 92% | |||
| උදාසීන පෙරීම හැකියාව |
උදාසීන රේඛා පෙරීමේ හැකියාව අද පෙරහන් කිරීමේ හැකියාව අනුව 3 ගුණයක් වේ | ||||
| සම්පූර්ණ ප්රතිචාර කාලය | <10ms | <40ms | <40ms | <40ms | |
| ශබ්දය | ≤60DB | ≤60DB | ≤65db | ≤65db | |
| පාලන ක්රමය | 2-මාර්ගය rs485 අතුරුමුහුණත (ජීපීආර්එස් / වයිෆයි සඳහා සහය දක්වයි) | ||||
| ආරක්ෂාව | අධි බර, මෘදුකාංග / දෘඩාංග දළ විශ්ලේෂකය, ග්රිඩ් ඕවර් වෝල්ටීයතාව, විදුලිය අසමත් වීම, විකෘති කිරීම, පරමාණුක, සංඛ්යාත අසාමාන්යතා ආරක්ෂාව යනාදිය. | අධි බර, මෘදුකාංග / දෘඩාංග අති කාවිදුන, ජාලක වෝල්ටීයතා අසමතුලිතතාවය, විදුලිය ඇගයීම, විකෘති කිරීම, සංඛ්යාත අසාමාන්යතාව, කෙටි පරිපථ අධිරාජ්යත්වය ආදිය. | |||
| ස්ථාපන ක්රමය | රාක්කය / බිත්ති සවි කර ඇත | රාක්කය | |||
| එන රේඛාව | ආපසු එන (RACK වර්ගය), ඉහළ එන (බිත්ති සවි කර ඇත) | ආපසු එන රේඛාව | |||
| ආරක්ෂණ මට්ටම | IP20 | ||||
ආකෘතිය සහ පිරිවිතර:
| කැබිනට් උපාංග ආකෘතිය | ||||
|---|---|---|---|---|
| ආදර්ශ අංකය | වන්දි ධාරිතාව (KVAR) | පද්ධති වෝල්ටීයතාව (V) | මානයන් (D * W * H) | සිසිලන ක්රමය |
| Gy apf-0.4-100a / 4l-c | 100 | 380 ± 20% | 800 * 1000 * 2200mm | බලහත්කාරයෙන් ගසක සිසිලනය |
| Gy apf-0.4-150a / 4l-c | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-200a / 4l-c | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-250a / 4l-c | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-300a / 4l-c | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-400a / 4l-c | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.5-300a / 4l-c | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.69-300a / 4l-c | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
