තුන් අදියරේ-වයර්-වයර් කැබිනට් වර්ගයේ ක්රියාකාරී හාර්මොනික් පෙරණය
චීනයේ තුන් අදියර හතරේ වයර් කැබිනට්-වර්ගයේ ක්රියාකාරී හාර්මොනික් ෆිල්ටරය වෙළඳපොළට තල්ලු කළ නවතම ආකෘතියයි. එය ඩිජිටල් පාලනය භාවිතා කරයි, මොඩියුලර් කැබිනට් සැලසුමක් ඇති අතර 50 වන හාර්මොනික්, ආමන්ත්රණය කිරීම ආමන්ත්රණය කිරීම සහ උදාසීන රේඛාව හාර්මොනික් ආමන්ත්රණය කිරීම. දත්ත මධ්යස්ථාන, රෝහල් සහ කාර්මික පහසුකම් සඳහා වඩාත් සුදුසුය. ඔබේ ව්යාපාර අවශ්යතා සඳහා සකස් කරන ලද මිලකරණ මිල යෝජනාවක් ලබා ගැනීම සඳහා අද අප අමතන්න!

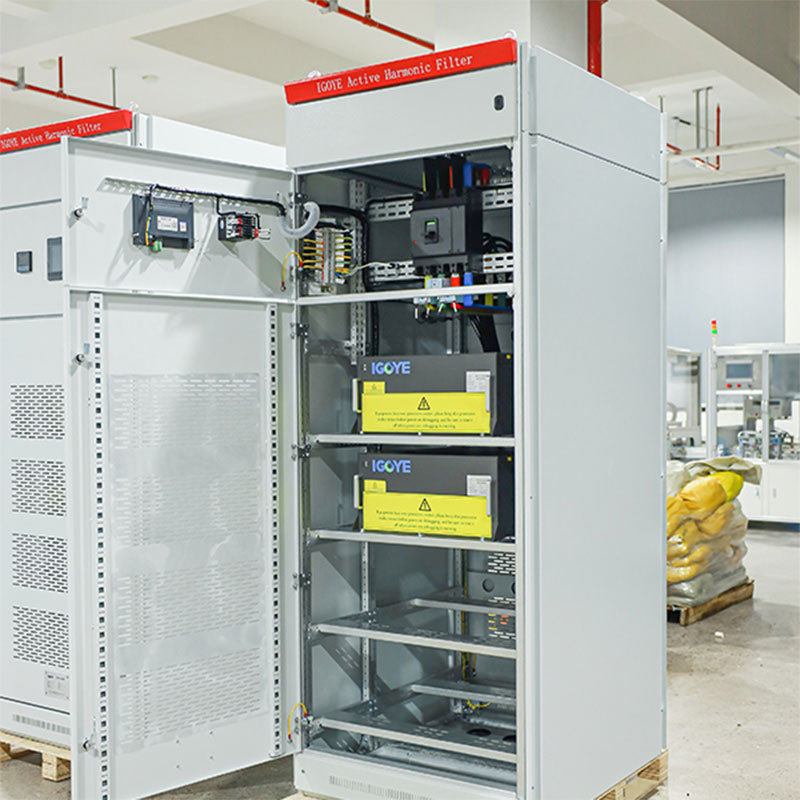

තුන්-අදියර හතර-වයර් කැබිනට් වර්ගයේ ක්රියාකාරී හාර්මොනික් ෆිල්ටරය (APF) ඉදිරිපත් කරයි වයර් හතරක් බලශක්ති පද්ධතිවල හාර්මොනික් අවම කිරීම සඳහා ශක්තිමත් විසඳුම. DSP + CPLD ඩිජිටල් පාලනය සහ තෙලික-මට්ටමේ ස්ථූපයක් භාවිතා කිරීම, මෙම APF 50 වන හාර්මොනික්, ආමන්ත්රණය කිරීම දක්වා නිවැරදි වන්දි වන්දි ලබා දීම තුන් අදියර අසමතුලිතතා සහ උදාසීන රේඛාව හාර්මොනික්. මොඩියුලර් සැලසුම ඉඩ දෙයි සමාන්තර සම්බන්ධතාවය හරහා පරිමාණය කළ හැකි ධාරිතාවයක් සඳහා. ශක්තිමත් පදනමක් තුළ තබා ඇත ස්වාධීන ගුවන් නාල, තුන්වන-වයර් කැබිනට් වර්ගයේ කැබිනට් මණ්ඩලය සක්රීය හාමෝන පෙරහන මඟින් පරිසරයක සිටින පරිසරය තුළ විශ්වාසනීය ක්රියාකාරිත්වය සහතික කරයි. වෝල්ටීයතාව සහ වත්මන් ශ්රේණිගත කිරීම්වල පරාසයක ලබා ගත හැකිය, මෙම APF සපයයි පුළුල් බලයේ ගුණාත්මකභාවය වැඩි දියුණු කිරීම.
ආදර්ශ විස්තරය:
| Gy | Ahf | 0.4 | 50a | / | 4l | C |
| ව්යවසාය කේතය | සක්රිය හාර්මොනික් පෙරණය | වෝල්ටීයතා මට්ටම 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
ශ්රේණිගත ධාරිතාව (KVAR) 25/50/75/75 / 100/05 I | 4l: තුන් අදියර හතර කම්බි | ඇ: කැබිනට් මණ්ඩලය |
විශේෂාංග:
Devices ඩීඑස්පී + සීපීඩී සියළුම ඩිජිටල් පාලන හරය, තුන්වන ස්ථෝල විද්යා තාක්ෂණය,
උසස් හාමෝන අනාවරණය කිරීමේ ඇල්ගොරිතම සහ PWM පාලන උපායමාර්ගය සාක්ෂාත් කර ගැනීම සඳහා
හාර්මොනික් ධාරාව පිළිබඳ නිවැරදි වන්දි.

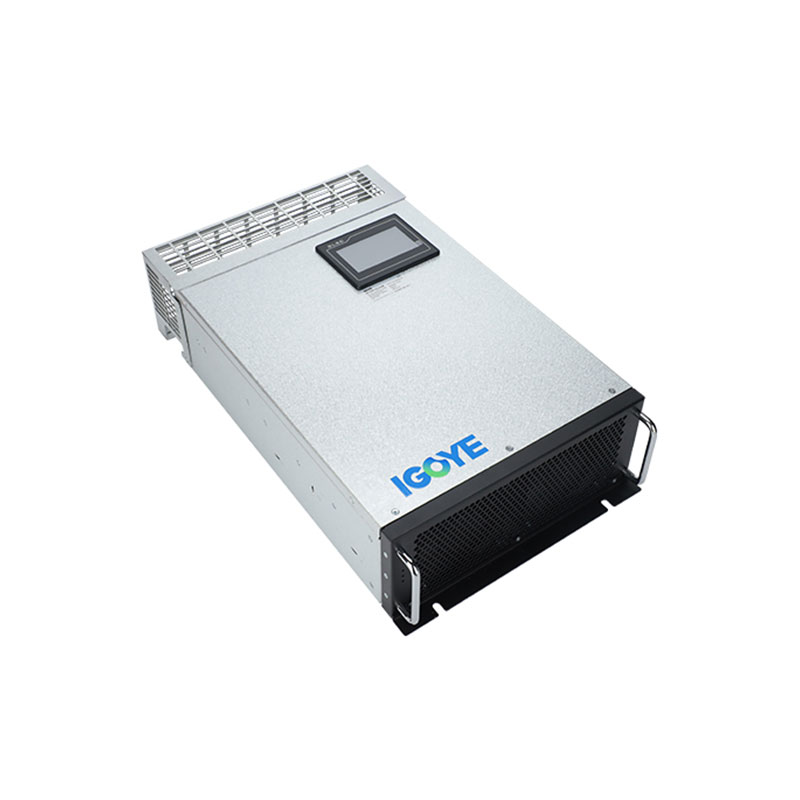

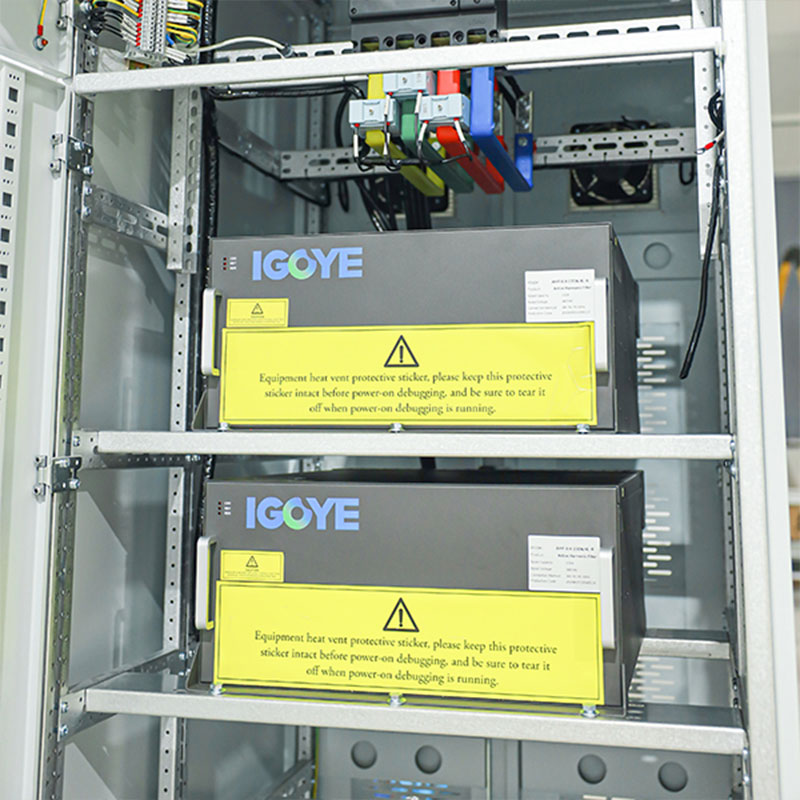

Mo මොඩියුලර් නිර්මාණය අනුගමනය කිරීම, එය බහු සම්බන්ධතාවයට සමාන්තරව සම්බන්ධ වේ
මොඩියුල, කුඩා ඉඩක් ඇති අතර නඩත්තු කිරීම පහසුය.

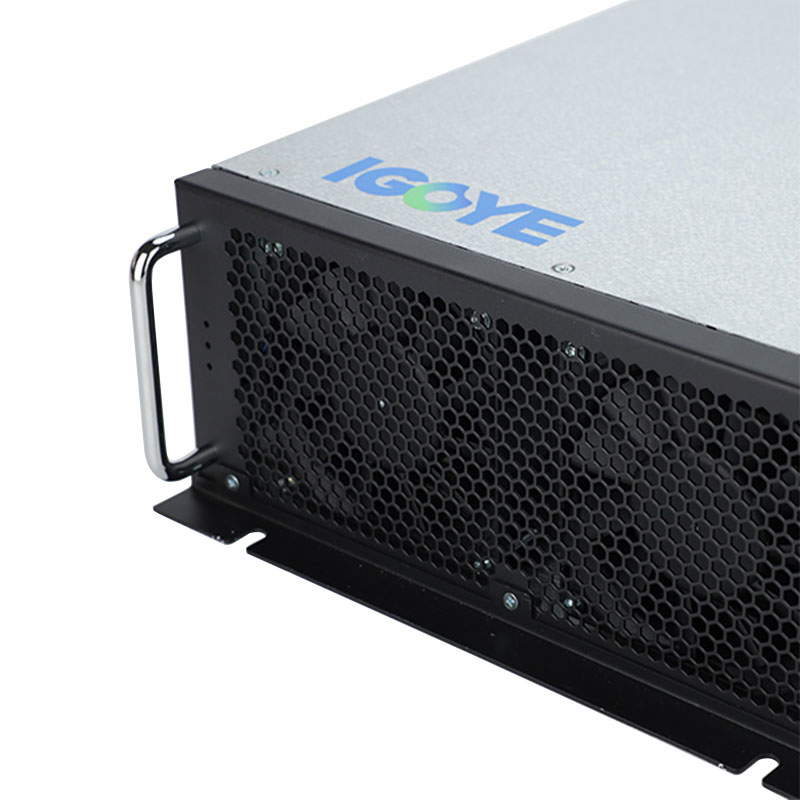

ස්වාධීන ගුවන් නල සහ ස්වාධීන ගබඩාවල ව්යුහාත්මක නිර්මාණය
උපකරණවල ස්ථාවර ක්රියාකාරිත්වය සහතික කරයි.
2 ට 2 සිට 50 දක්වා පුළුල් පරාසයක හාමෝටික්ස් වල හාමෝටිකයන් පෙරීම එයට පෙරළිය හැකිය
හාමොනික්ස්, තුන්වන අදියර අසමසම අසමසම ගැටලුව විසඳන්න.
An හාර්මෝන පෙරහන් අනුපාතය ඉහළ මට්ටමක පවතී. ධාරිතාව ඉඩ දෙන්නේ නම්, හාර්මොනික්
වත්මන් පෙරහන් කිරීමේ අනුපාතය 95% තරම් ඉහළ අගයක් ගනී. 100% වත්මන් සීමිත කිරීම
උපකරණවල දිගුකාලීන ස්ථාවර ක්රියාකාරිත්වය සහතික කිරීම සඳහා නිමැවුම්.
අයදුම්පත්:
තුන් අදියර හතරෙන්-වයර් කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන් යෙදුම්පත සොයා ගන්න වැඩි දියුණු කළ බලශක්ති ගුණාත්මකභාවය අවශ්ය වන විවිධ අංශවල:
● දත්ත මධ්යස්ථාන:සංවේදී උපකරණ ආරක්ෂා කිරීම සහ
මෙහෙයුම් ස්ථායිතාව පවත්වා ගැනීම හාර්මොනික් වත්මන් හා මධ්යස්ථව අඩු කිරීමෙන්
රේඛීය ගැටළු.
● රෝහල්:විවේචනාත්මක වෛද්ය සඳහා විශ්වාසදායක බලය සහතික කිරීම
උපකරණ, හාර්මික විකෘතිය නිසා ඇති වන බාධාවන් අවම කිරීම.
● කාර්මික පහසුකම්:සඳහා බලශක්ති ගුණාත්මකභාවය වැඩි දියුණු කිරීම
සංවේදී හතරක කම්බි හතරක් උපකරණ සහ ක්රියාවලි, කාර්යක්ෂමතාව ඉහළ නැංවීම සහ
විශ්වසනීයත්වය.
● වාණිජ ගොඩනැගිලි:සිට හාමෝන විකෘතිය අඩු කිරීම
පරිගණක, ආලෝකකරණය සහ HVAC පද්ධති ඇතුළුව විවිධ බර පැටවීම.
● පුනර්ජනනීය බලශක්ති ඒකාබද්ධතාවය:සුමටව පහසුකම් සැපයීම
හාර්මොනික් ඇමතීමෙන් පුනර්ජනනීය බලශක්ති ප්රභවයන් ජාලයට ඒකාබද්ධ කිරීම
උත්සුකයන්.
තුන් අදියර හතර-වයර් කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන් a විදුලිය හා උපකරණ ප්රශස්තිකරණය කිරීම සඳහා පුළුල් විසඳුමක් කම්බි හතරකින් යුත් ක්රියාකාරිත්වයේ කාර්ය සාධනය.
තාක්ෂණික පරාමිතීන්:
| 220V මාලාව | 380v ශ්රේණි | 500V ශ්රේණිය | 690v ශ්රේණි | ||
| උන්නතාංශය | <2000m, මීටර් 2000 ට වැඩි, GB / T3859.2 අනුව කල්දරකම | ||||
| පරිසර උෂ්ණත්වය | -20 ~ 50 ℃ | ||||
| සාපේක්ෂ ආර්ද්රතාවය | ≤90%, මාසිකව ඇති විට මතුපිටින් ens නීභවනය නොවේ අවම උෂ්ණත්වය 25 ℃ | ||||
| පරිසර දූෂණය මට්ටම | III මට්ටම පහතින් | ||||
| මෙහෙයුම් වෝල්ටීයතාවය | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| වැඩ කිරීමේ සංඛ්යාතය | 50hz ± 5% | ||||
| වන්දි ධාරාව | 25a | 25/50/75/100 / 150i | 100A | 100A | |
| ජාල ව්යුහය | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| ඒකක ගණන සමාන්තරව සම්බන්ධයි |
Ulimed | ||||
| සමස්ත යන්ත්ර කාර්යක්ෂමතාව | ≥97% | ||||
| ජාල ව්යුහය | 32khz | 16khz | 12.8KHz | 12.8KHz | |
| වන්දි පරාසය | 2 ~ 50 ටයිම්, තනි වන්දි අනුපාතය වෙනස් කළ හැකිය | ||||
| ක්රියාකාරී තේරීම | ප්රතික්රියාශීලී බලය | ප්රතික්රියාශීලී බලය, ප්රතික්රියාශීලී බලය + අසමමිතිය | |||
| ප්රතික්රියාශීලී බලය වන්දි අනුපාතය |
≥95% | > 92% | |||
| උදාසීන පෙරීම හැකියාව |
උදාසීන රේඛා පෙරීමේ හැකියාව අදියර 3 ගුණයක් වේ පෙරහන් හැකියාව | ||||
| සම්පූර්ණ ප්රතිචාර කාලය | <10ms | <40ms | <40ms | <40ms | |
| ශබ්දය | ≤60DB | ≤60DB | ≤65db | ≤65db | |
| පාලන ක්රමය | 2-මාර්ගය rs485 අතුරුමුහුණත (ජීපීආර්එස් / වයිෆයි සඳහා සහය දක්වයි) | ||||
| ආරක්ෂාව | අධි බර, මෘදුකාංග / දෘඩාංග අති කසඹීම, ජාලක අධික ලෙස ආවරණය කිරීම සහ යටි පතුල්, විදුලිය අසමත් වීම, විස්ථාපන, සංඛ්යාතය අසාමාන්යතා ආරක්ෂාව ආදිය. | අධි බර, මෘදුකාංග / දෘඩාංග අති කසඹීම, ජාලක අධික ලෙස ආවරණය කිරීම සහ යටි වෝල්ටීයතාව, ජාලක වෝල්ටීයතා අසමතුලිතතාවය, බලය අසමත් වීම, විස්තරයක්, සංඛ්යාත අසාමාන්යතාව, කෙටි පරිපථය ආරක්ෂාව ආදිය. | |||

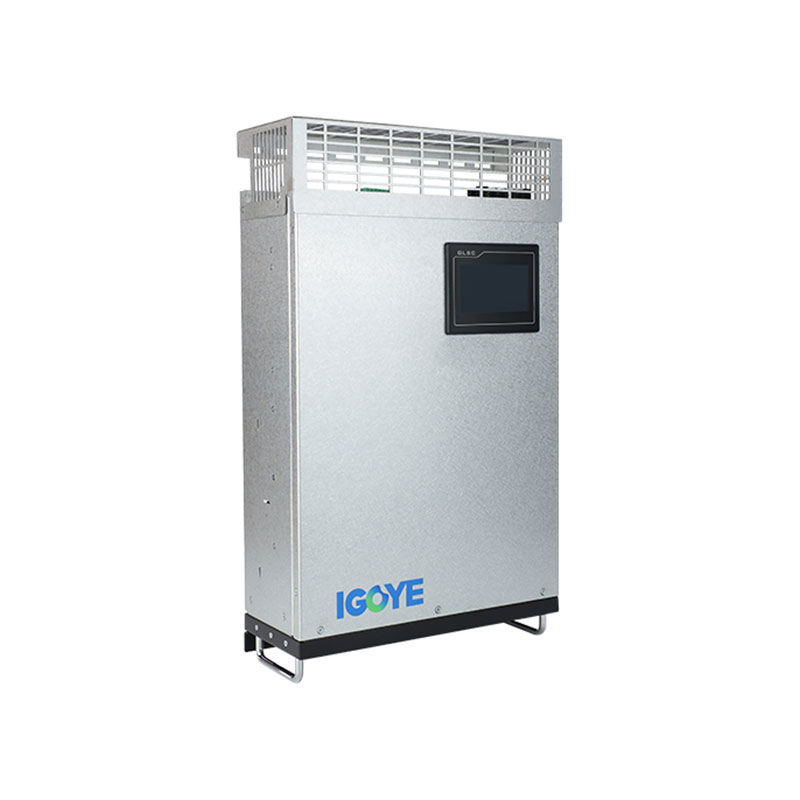

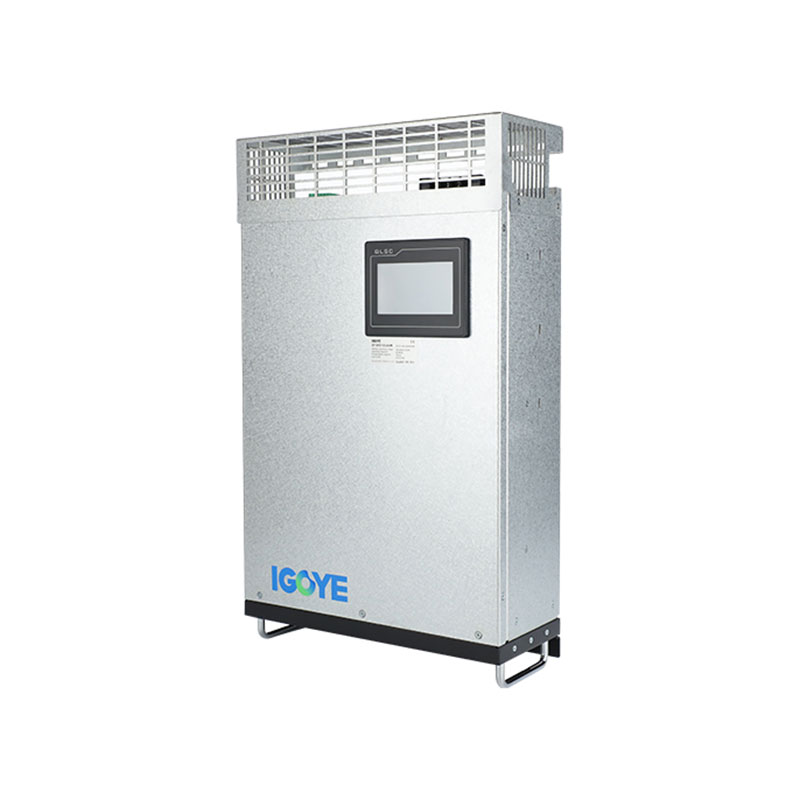

| ස්ථාපන ක්රමය | රාක්කය / බිත්ති සවි කර ඇත | රාක්කය | |||
| එන රේඛාව | ආපසු එන (RACK වර්ගය), ඉහළ එන (බිත්ති සවි කර ඇත) | ආපසු එන රේඛාව | |||
| ආරක්ෂණ මට්ටම | IP20 | ||||
ආකෘතිය සහ පිරිවිතර:

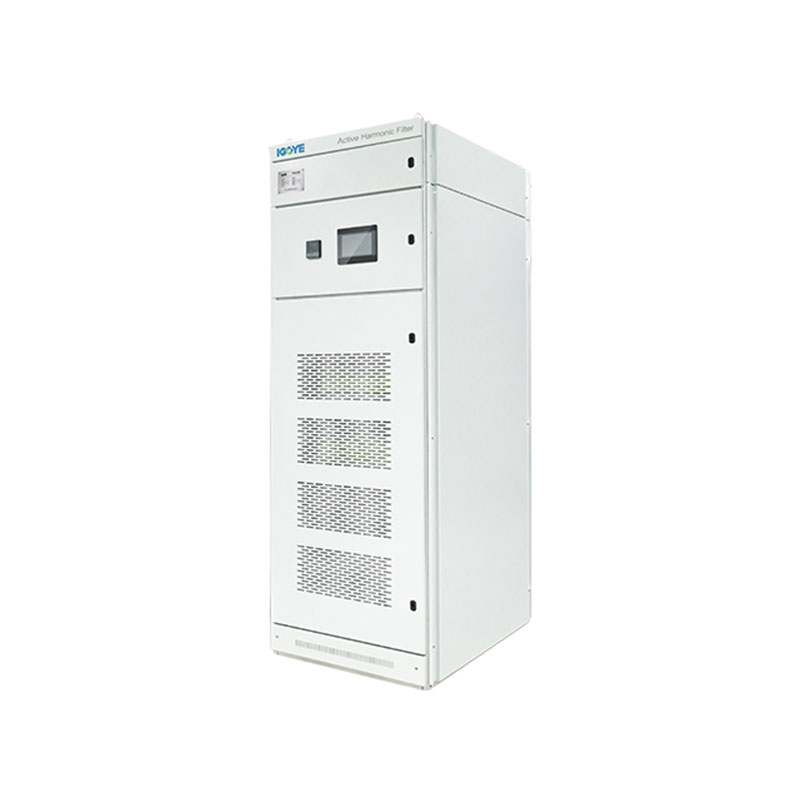

| කැබිනට් උපාංග ආකෘතිය | ||||
|---|---|---|---|---|
| ආදර්ශ අංකය | වන්දි ධාරිතාව (KVAR) | පද්ධති වෝල්ටීයතාව (V) | මානයන් (D * W * H) | සිසිලන ක්රමය |
| Gy apf-0.4-100a / 4l-c | 100 | 380 ± 20% | 800 * 1000 * 2200mm | බලහත්කාරයෙන් ගසක සිසිලනය |
| Gy apf-0.4-150a / 4l-c | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-200a / 4l-c | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-250a / 4l-c | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-300a / 4l-c | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-400a / 4l-c | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.5-300a / 4l-c | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.69-300a / 4l-c | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
