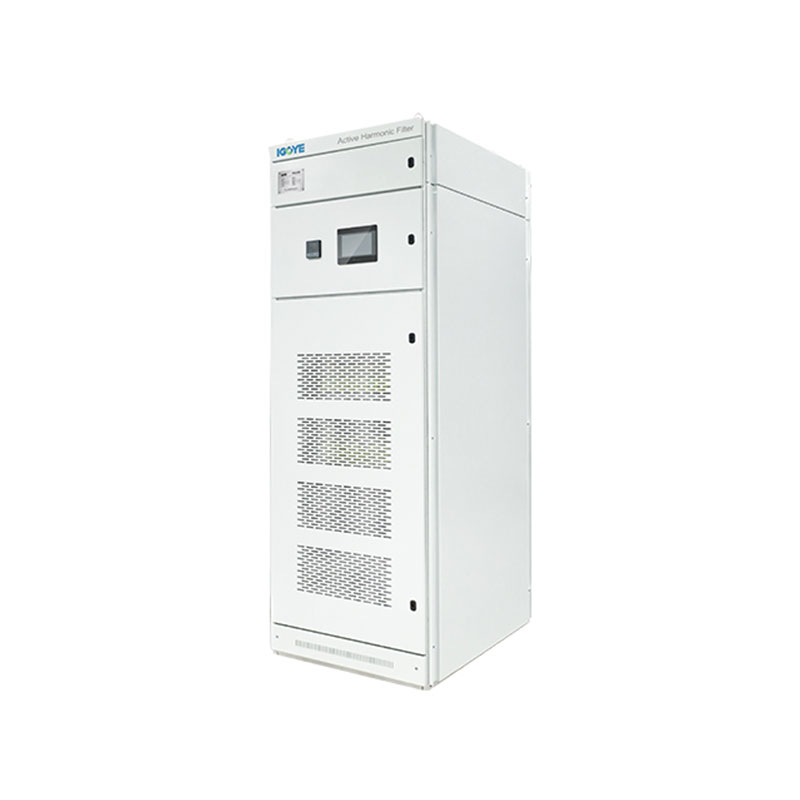

690V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන
ගෙයා යනු 690V කැබිනට් වර්ගයේ ක්රියාකාරී හාාකාර පෙරහන් නිෂ්පාදකයා සහ චීනයේ සැපයුම්කරු වේ. මොඩියුලර් ඩිජල් ඩිජික් පාලනය, මොඩියුලර් ඩිසර් සහ 50 වන හාර්මොනික් දක්වා, අසමතුලිතතා නිවැරදි කිරීම. මධ්යම වෝල්ටීයතා බල පද්ධති, බර කර්මාන්ත හා සමුද්රීය යෙදුම් සඳහා වඩාත් සුදුසුය. ඔබගේ මිලදී ගැනීමේ අවශ්යතා සඳහා ක්ෂණික උපුටා දැක්වීමක් ලබා ගැනීම සඳහා අපගේ පෝරමය දැන් පුරවන්න!
නිෂ්පාදනය විස්තරය:
690V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන (APF) 690V තුන් අදියර තුනක වයර් සහ වයර් හතරක විදුලි පද්ධති වල හාර්මොනික් අවම කිරීම සහ බලයේ ගුණාත්මකභාවය ඉහළ නැංවීම සඳහා ශක්තිමත් විසඳුමක් ලබා දෙයි. මෙම APF විසින් උසස් ඩීඑස්පී + සීපීඑස් සීපීඑල් ඩිජිටල් පාලනය සහ 50 වන හාර්මොනික් දක්වා නිවැරදි වර්තමාන වන්දි ගෙවීම සඳහා තුන්වන මට්ටමේ ස්ථූපයක් එකවරම තුන් අදියර අවම්බම්බක නිවැරදි කිරීම සඳහා යොදා ගනී. මොඩියුලර් මෝස්තරය පරිමාණ ඒකකවල සමාන්තර සම්බන්ධතාවය සක්රීය කිරීමෙන් පරිමාණ කළ හැකි ධාරිතාවයට සහය දක්වයි. ස්වාධීන ගුවන් නාල, 690V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන සමඟ කල් පවත්නා කැබිනට් මණ්ඩලයේ තැන්පත් කර ඇත. 300A සහ KVAR ධාරිතාව 300 දක්වා ලබා ගත හැකි වර්තමාන ශ්රේණිගත කිරීම් 300 දක්වා, මෙම APF විසින් 690V පද්ධති සඳහා effective ලදායී බලයේ ගුණාත්මකභාවය වැඩි දියුණු කිරීම ලබා දෙයි.
ආදර්ශ විස්තරය:
| Gy | Ahf | 0.69 | 100A | / | 4l | C |
| ව්යවසාය කේතය | සක්රිය හාර්මොනික් පෙරණය | වෝල්ටීයතා මට්ටම 0.69: 690V ± 20% |
ශ්රේණිගත ධාරිතාව (KVAR) 100A | 3l: තුන්-අදියර තුන්-වයර් 4l: තුන් අදියර හතර කම්බි |
ඇ: කැබිනට් මණ්ඩලය |
විශේෂාංග:
A හාර්මොනික් ධාරාව නිවැරදි වන්දි ලබා ගැනීම සඳහා ඩීඑස්පී + සීපීඑස් සීපීඑල්එච්එස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස්

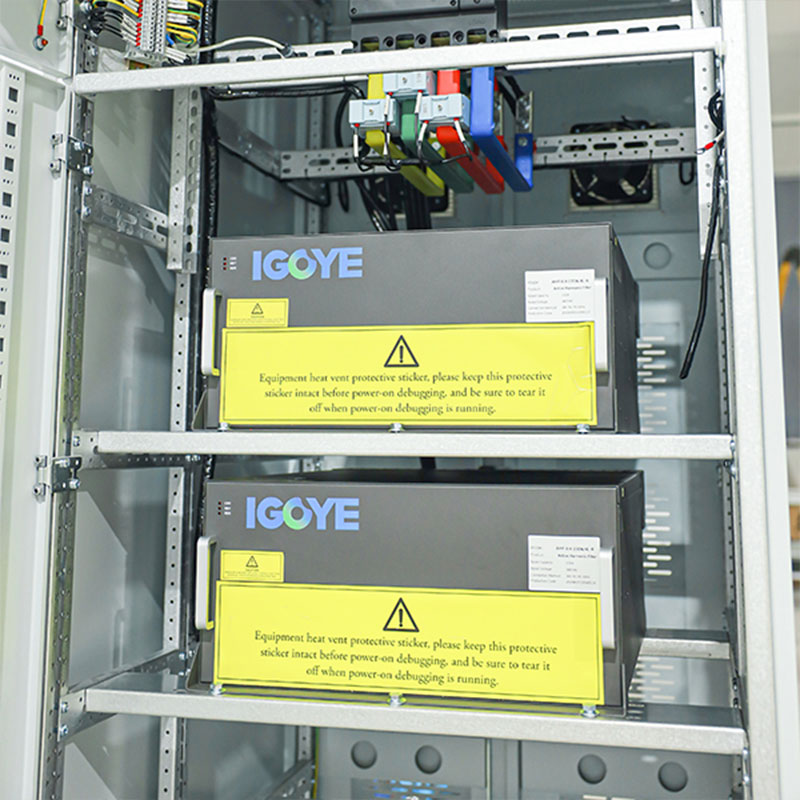

Mobs මොඩියුලර් මෝස්තරය අනුගමනය කරන්න, එය බහු මොඩේල්ස් සම්බන්ධ කිරීමට පහසුකම් සපයයි, එය සුළු ඉඩ ප්රමාණයක් ලබා ගන්නා අතර නඩත්තු කිරීම පහසුය.

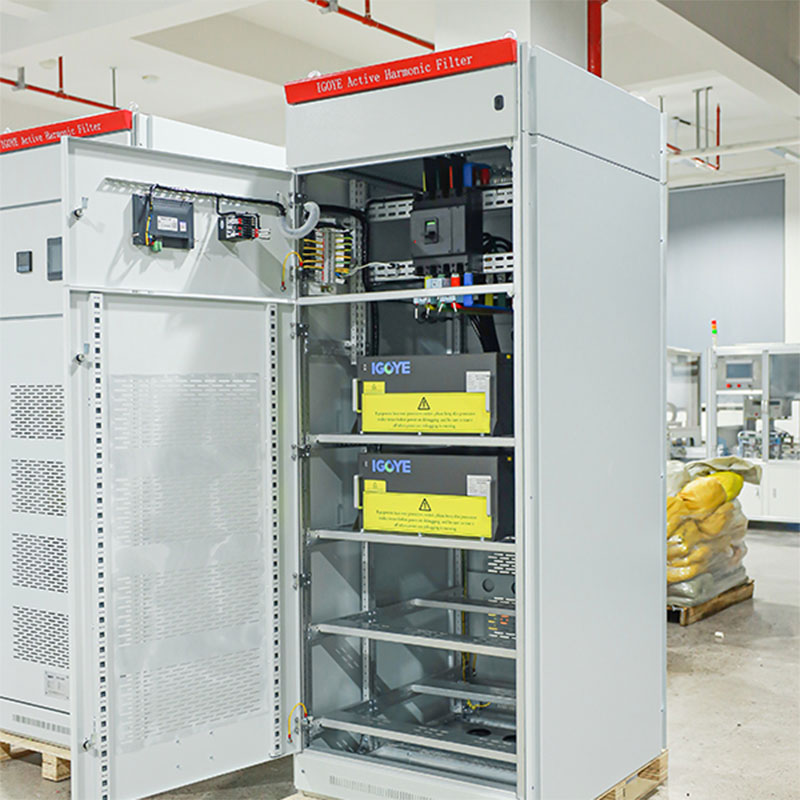

Read ස්වාධීන ගුවන් නල සහ ස්වාධීන ගබඩාවල ව්යුහාත්මක සැලසුම මඟින් උපකරණවල ස්ථාවර ක්රියාකාරිත්වය සහතික කරයි.
Any තාවන්ගේ පුළුල් පරාසයක හාර්මොනික්, හාමෝ විද්යාව 2 සිට 50 දක්වා සහය දක්වමින් එයට එකවරම තුරන් තුනක අසමතුලිතතාවය විසඳා ගත හැකිය.
An හාර්මෝන පෙරහන් අනුපාතය ඉහළ මට්ටමක පවතී. ධාරිතාව ඉඩ දෙන්නේ නම්, එකඟතා වර්තමාන පෙරහන් අනුපාතය 95% තරම් ඉහළ අගයක් ගනී. උපකරණවල දිගුකාලීන ස්ථාවර ක්රියාකාරිත්වය සහතික කිරීම සඳහා 100% වත්මන් සීමිත ප්රතිදානය සකසන්න.
අයදුම්පත්:
690V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන් මධ්යම-වෝල්ටීයතා කාර්මික සැකසුම් වල බලයේ ගුණාත්මකභාවය වැඩි දියුණු කිරීම සඳහා වඩාත් සුදුසු වේ:
● මධ්යම-වෝල්ටීයතා බල පද්ධති:690V ජාලවල විදුලි බෙදාහැරීම ස්ථාවර කරමින්, හාමෝන විකෘතිය සහ පද්ධති කාර්යක්ෂමතාව වැඩි දියුණු කිරීම.
● අධික කාර්මික පරිසරයන්:කර්මාන්තවල සංවේදී උපකරණවල සංවේදී උපකරණවල සංවේදී උපකරණවල සංවේදී උපකරණවල සංවේදී උපකරණවල කැණීම්, තෙල් හා ගෑස් සහ ඛනිජ රසායනික වැනි වැදගත් හාස්යජනක බරක් ඇත.
● මධ්යම වෝල්ටීයතා මෝටර් රථ ධාවනය:විශාල මෝටර් රථ ධාවකයන් විසින් ජනනය කරන හාර්මික ධාරාවන් අවම කිරීම, වෝල්ටීයතා විකෘති කිරීම සහ මෝටර් රංගනය වැඩිදියුණු කිරීම.
● සමුද්ර හා අක්වෙරළ වේදිකා:690V පද්ධති පොදු වන කටුක පරිසරවල ස්ථාවර හා විශ්වාසදායක බලශක්ති ගුණාත්මකභාවය සැපයීම.
690V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන් මඟින් 690V යෙදුම් ඉල්ලා සිටින විට බලයේ ගුණාත්මකභාවය ප්රශස්ත කිරීම සඳහා ඉහළ කාර්ය සාධන විසඳුමක් සපයයි.
තාක්ෂණික පරාමිතීන්:
| 220V මාලාව | 380v ශ්රේණි | 500V ශ්රේණිය | 690v ශ්රේණි | ||
| උන්නතාංශය | <2000m, මීටර් 2000 ට වැඩි, GB / T3859.2 අනුව කල්දරකම | ||||
| පරිසර උෂ්ණත්වය | -20 ~ 50 ℃ | ||||
| සාපේක්ෂ ආර්ද්රතාවය | අවම වශයෙන් අවම උෂ්ණත්වය 25 ℃ වන විට ≤90%, මතුපිටින් ens නීභවනය නොකෙරේ | ||||
| පරිසර දූෂණය මට්ටම | III මට්ටම පහතින් | ||||
| මෙහෙයුම් වෝල්ටීයතාවය | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| වැඩ කිරීමේ සංඛ්යාතය | 50hz ± 5% | ||||
| වන්දි ධාරාව | 25a | 25/50/75/100 / 150i | 100A | 100A | |
| ජාල ව්යුහය | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| ඒකක ගණන සමාන්තරව සම්බන්ධයි |
Ulimed | ||||
| සමස්ත යන්ත්ර කාර්යක්ෂමතාව | ≥97% | ||||
| ජාල ව්යුහය | 32khz | 16khz | 12.8KHz | 12.8KHz | |
| වන්දි පරාසය | 2 ~ 50 ටයිම්, තනි වන්දි අනුපාතය වෙනස් කළ හැකිය | ||||
| ක්රියාකාරී තේරීම | ප්රතික්රියාශීලී බලය | ප්රතික්රියාශීලී බලය, ප්රතික්රියාශීලී බලය + අසමමිතිය | |||
| ප්රතික්රියාශීලී බලය වන්දි අනුපාතය |
≥95% | > 92% | |||
| උදාසීන පෙරීම හැකියාව |
උදාසීන රේඛා පෙරීමේ හැකියාව අද පෙරහන් කිරීමේ හැකියාව අනුව 3 ගුණයක් වේ | ||||
| සම්පූර්ණ ප්රතිචාර කාලය | <10ms | <40ms | <40ms | <40ms | |
| ශබ්දය | ≤60DB | ≤60DB | ≤65db | ≤65db | |
| පාලන ක්රමය | 2-මාර්ගය rs485 අතුරුමුහුණත (ජීපීආර්එස් / වයිෆයි සඳහා සහය දක්වයි) | ||||
| ආරක්ෂාව | අධි බර, මෘදුකාංග / දෘඩාංග දළ විශ්ලේෂකය, ග්රිඩ් ඕවර් වෝල්ටීයතාව, විදුලිය අසමත් වීම, විකෘති කිරීම, පරමාණුක, සංඛ්යාත අසාමාන්යතා ආරක්ෂාව යනාදිය. | අධි බර, මෘදුකාංග / දෘඩාංග අති කාවිදුන, ජාලක වෝල්ටීයතා අසමතුලිතතාවය, විදුලිය ඇගයීම, විකෘති කිරීම, සංඛ්යාත අසාමාන්යතාව, කෙටි පරිපථ අධිරාජ්යත්වය ආදිය. | |||
| ස්ථාපන ක්රමය | රාක්කය / බිත්ති සවි කර ඇත | රාක්කය | |||
| එන රේඛාව | ආපසු එන (RACK වර්ගය), ඉහළ එන (බිත්ති සවි කර ඇත) | ආපසු එන රේඛාව | |||
| ආරක්ෂණ මට්ටම | IP20 | ||||
ආකෘතිය සහ පිරිවිතර:
| කැබිනට් උපාංග ආකෘතිය | ||||
|---|---|---|---|---|
| ආදර්ශ අංකය | වන්දි ධාරිතාව (KVAR) | පද්ධති වෝල්ටීයතාව (V) | මානයන් (D * W * H) | සිසිලන ක්රමය |
| Gy apf-0.4-100a / 4l-c | 100 | 380 ± 20% | 800 * 1000 * 2200mm | බලහත්කාරයෙන් ගසක සිසිලනය |
| Gy apf-0.4-150a / 4l-c | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-200a / 4l-c | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-250a / 4l-c | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-300a / 4l-c | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-400a / 4l-c | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.5-300a / 4l-c | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.69-300a / 4l-c | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
