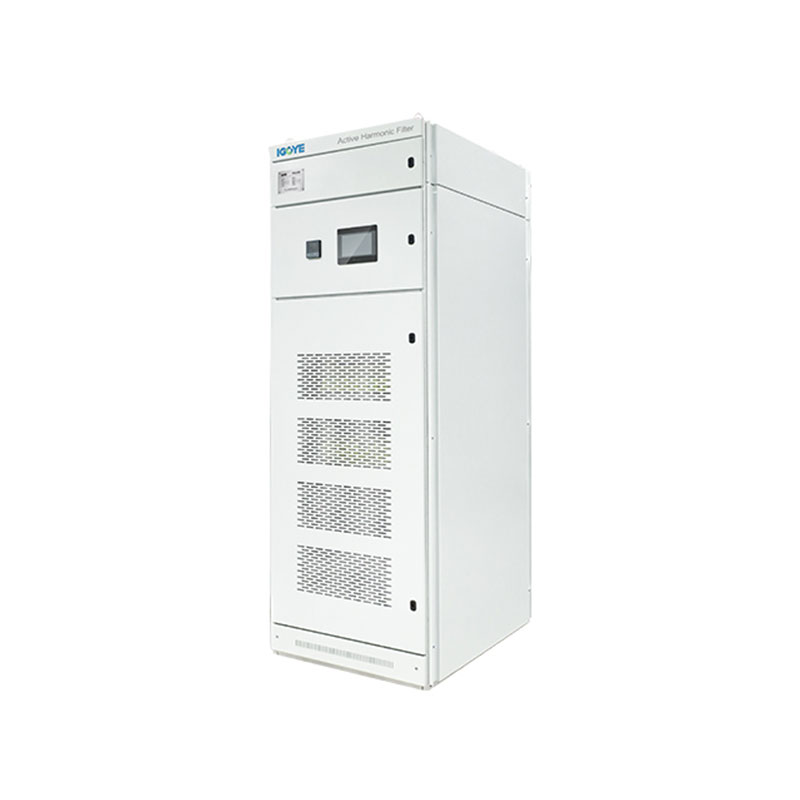

500V කැබිනට් වර්ගයේ ක්රියාකාරී හාර්මොනික් ෆිල්ටරය
500V කැබිනට් ආකාරයේ සක්රීය හාර්මොනික් ෆිල්ටරය ලාභ මිලක් සහිත 500V 3-අදියර (3/4-වයර්) පද්ධති වලින් සමමුහුර්ත කරයි. මොඩියුලර් ඩිජල් ඩිජික් පාලනය, මොඩියුලර් ඩිසර් සහ 50 වන හාර්මොනික් දක්වා, අසමතුලිතතා නිවැරදි කිරීම. මධ්යම වෝල්ටීයතා බලාත්මක ව්යාප්තිය, බර කර්මාන්ත හා පුනර්ජනනීය බලශක්ති පද්ධති සඳහා වඩාත් සුදුසුය. ඔබේ ව්යාපාරික අරමුණු සමඟ වෙනස් වන උපුටා දැක්වීමක් සඳහා!
500V කැබිනට් වර්ගයේ ක්රියාකාරී හාර්මොනික් ෆිල්ටරය (APF) 500V තුන්වන අදියර වයර් සහ වයර් හතරක්-වයර් හතරක් සහිත හාර්මෝන අවම කිරීම සඳහා ඉහළ කාර්යසාධනයක් විසඳුමක් ඉදිරිපත් කරයි. උසස් DSP + CPLD ඩිජිටල් පාලනය සහ තෙලික-මට්ටමේ භූ විද්යාවක් භාවිතා කරයි, මෙම APF විසින් 50 වන හාර්මොනික් දක්වා අනුකූල වත්මන් වන්දි නිවැරදිව වටහා ගත් අතර තුන් අදියර අසමතුලන් ආමන්ත්රණය කරයි. එහි මොඩියුලර් මෝස්තරය විවිධ ඒකකවල සමාන්තර සම්බන්ධතාවය හරහා පරිමාණ කළ හැකි ධාරිතාවයක් සක්රීය කරයි. ස්වාධීන ගුවන් නාල සමඟ ශක්තිමත් කැබිනට් මණ්ඩලයක් තුළ කොටු කර ඇති අතර, 500V කැබිනට් වර්ගයේ ක්රියාකාරී හාර්මොනික් ෆිල්ටරය විශ්වාසදායක ක්රියාකාරිත්වය සහ පහසුවෙන් නඩත්තු කිරීම සහතික කරයි. මෙම APF, දැනට පවතින වර්තමාන ශ්රේණිගත කිරීම් 400 සහ ක්වාර් ධාරිතාව 400 දක්වා, 500V පද්ධති සඳහා පුළුල් බලයේ ගුණාත්මකභාවය වැඩි දියුණු කිරීම ලබා දෙයි.
ආදර්ශ විස්තරය:
| Gy | Ahf | 0.5 | 100A | / | 4l | C |
| ව්යවසාය කේතය | සක්රිය හාර්මොනික් පෙරණය | වෝල්ටීයතා මට්ටම 0.5: 500V ± 20% |
ශ්රේණිගත ධාරිතාව (KVAR) 100A | 3l: තුන්-අදියර තුන්-වයර් 4l: තුන් අදියර හතර කම්බි |
ඇ: කැබිනට් මණ්ඩලය |
විශේෂාංග:
A හාර්මොනික් ධාරාව නිවැරදි වන්දි ලබා ගැනීම සඳහා ඩීඑස්පී + සීපීඑස් සීපීඑල්එච්එස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස් සීපීඑස්
Mobs මොඩියුලර් මෝස්තරය අනුගමනය කරන්න, එය බහු මොඩේල්ස් සම්බන්ධ කිරීමට පහසුකම් සපයයි, එය සුළු ඉඩ ප්රමාණයක් ලබා ගන්නා අතර නඩත්තු කිරීම පහසුය.
Read ස්වාධීන ගුවන් නල සහ ස්වාධීන ගබඩාවල ව්යුහාත්මක සැලසුම මඟින් උපකරණවල ස්ථාවර ක්රියාකාරිත්වය සහතික කරයි.
Any තාවන්ගේ පුළුල් පරාසයක හාර්මොනික්, හාමෝ විද්යාව 2 සිට 50 දක්වා සහය දක්වමින් එයට එකවරම තුරන් තුනක අසමතුලිතතාවය විසඳා ගත හැකිය.
An හාර්මෝන පෙරහන් අනුපාතය ඉහළ මට්ටමක පවතී. ධාරිතාව ඉඩ දෙන්නේ නම්, එකඟතා වර්තමාන පෙරහන් අනුපාතය 95% තරම් ඉහළ අගයක් ගනී. උපකරණවල දිගුකාලීන ස්ථාවර ක්රියාකාරිත්වය සහතික කිරීම සඳහා 100% වත්මන් සීමිත ප්රතිදානය සකසන්න.
අයදුම්පත්:
500V කැබිනට් වර්ගයේ ක්රියාකාරී පෙරහන් නිර්මාණය කර ඇත්තේ මධ්යම වෝල්ටීයතා කාර්මික යෙදුම්වල බලශක්ති ගුණාත්මකභාවය ඉහළ නැංවීම සඳහා ය:
● මධ්යම-වෝල්ටීයතා බල බෙදා හැරීම:හාර්මොනික් විකෘති කිරීම් අවම කිරීම සහ පද්ධති කාර්යක්ෂමතාව වැඩි දියුණු කිරීමෙන් බල බෙදා හැරීමේ ජාල ස්ථාවර කිරීම.
● අධික කාර්මික ක්රියාදාමයන්:කර්මාන්තවල සංවේදී උපකරණවල සංවේදී උපකරණවල සංවේදී උපකරණවල සංවේදී උපකරණ පතල් හා තෙල් හා ගෑස් වැනි ඉහළ හාර්මොනික් අන්තර්ගතයන් සහිතව පැවැත්වීම සහතික කිරීම.
● පුනර්ජනනීය බලශක්ති පද්ධති (මධ්යම වෝල්ටීයතාව):මධ්යම වෝල්ටීයතා පුනර්ජනනීය බලශක්ති ප්රභවයන්ගේ සම්බන්ධතා ස්ථානයේ බලයේ ගුණාත්මකභාවය වැඩි දියුණු කිරීම.
● සමුද්ර හා අක්වෙරළ යෙදුම්:500V පද්ධති පොදු වන කටුක පරිසරවල විශ්වසනීය බලයේ ගුණාත්මකභාවය සැපයීම.
500V කැබිනට් වර්ගයේ ක්රියාකාරී හාමෝන පෙරහන් මඟින් 500V යෙදුම් ඉල්ලා සිටින විට බලයේ ගුණාත්මකභාවය ප්රශස්ත කිරීම සඳහා ශක්තිමත් හා අනුවර්තනය කළ හැකි විසඳුමක් ලබා දෙයි.
තාක්ෂණික පරාමිතීන්:
| 220V මාලාව | 380v ශ්රේණි | 500V ශ්රේණිය | 690v ශ්රේණි | ||
| උන්නතාංශය | <2000m, මීටර් 2000 ට වැඩි, GB / T3859.2 අනුව කල්දරකම | ||||
| පරිසර උෂ්ණත්වය | -20 ~ 50 ℃ | ||||
| සාපේක්ෂ ආර්ද්රතාවය | අවම වශයෙන් අවම උෂ්ණත්වය 25 ℃ වන විට ≤90%, මතුපිටින් ens නීභවනය නොකෙරේ | ||||
| පරිසර දූෂණය මට්ටම | III මට්ටම පහතින් | ||||
| මෙහෙයුම් වෝල්ටීයතාවය | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| වැඩ කිරීමේ සංඛ්යාතය | 50hz ± 5% | ||||
| වන්දි ධාරාව | 25a | 25/50/75/100 / 150i | 100A | 100A | |
| ජාල ව්යුහය | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| ඒකක ගණන සමාන්තරව සම්බන්ධයි |
Ulimed | ||||
| සමස්ත යන්ත්ර කාර්යක්ෂමතාව | ≥97% | ||||
| ජාල ව්යුහය | 32khz | 16khz | 12.8KHz | 12.8KHz | |
| වන්දි පරාසය | 2 ~ 50 ටයිම්, තනි වන්දි අනුපාතය වෙනස් කළ හැකිය | ||||
| ක්රියාකාරී තේරීම | ප්රතික්රියාශීලී බලය | ප්රතික්රියාශීලී බලය, ප්රතික්රියාශීලී බලය + අසමමිතිය | |||
| ප්රතික්රියාශීලී බලය වන්දි අනුපාතය |
≥95% | > 92% | |||
| උදාසීන පෙරීම හැකියාව |
උදාසීන රේඛා පෙරීමේ හැකියාව අද පෙරහන් කිරීමේ හැකියාව අනුව 3 ගුණයක් වේ | ||||
| සම්පූර්ණ ප්රතිචාර කාලය | <10ms | <40ms | <40ms | <40ms | |
| ශබ්දය | ≤60DB | ≤60DB | ≤65db | ≤65db | |
| පාලන ක්රමය | 2-මාර්ගය rs485 අතුරුමුහුණත (ජීපීආර්එස් / වයිෆයි සඳහා සහය දක්වයි) | ||||
| ආරක්ෂාව | අධි බර, මෘදුකාංග / දෘඩාංග දළ විශ්ලේෂකය, ග්රිඩ් ඕවර් වෝල්ටීයතාව, විදුලිය අසමත් වීම, විකෘති කිරීම, පරමාණුක, සංඛ්යාත අසාමාන්යතා ආරක්ෂාව යනාදිය. | අධි බර, මෘදුකාංග / දෘඩාංග අති කාවිදුන, ජාලක වෝල්ටීයතා අසමතුලිතතාවය, විදුලිය ඇගයීම, විකෘති කිරීම, සංඛ්යාත අසාමාන්යතාව, කෙටි පරිපථ අධිරාජ්යත්වය ආදිය. | |||
| ස්ථාපන ක්රමය | රාක්කය / බිත්ති සවි කර ඇත | රාක්කය | |||
| එන රේඛාව | ආපසු එන (RACK වර්ගය), ඉහළ එන (බිත්ති සවි කර ඇත) | ආපසු එන රේඛාව | |||
| ආරක්ෂණ මට්ටම | IP20 | ||||
ආකෘතිය සහ පිරිවිතර:
| කැබිනට් උපාංග ආකෘතිය | ||||
|---|---|---|---|---|
| ආදර්ශ අංකය | වන්දි ධාරිතාව (KVAR) | පද්ධති වෝල්ටීයතාව (V) | මානයන් (D * W * H) | සිසිලන ක්රමය |
| Gy apf-0.4-100a / 4l-c | 100 | 380 ± 20% | 800 * 1000 * 2200mm | බලහත්කාරයෙන් ගසක සිසිලනය |
| Gy apf-0.4-150a / 4l-c | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-200a / 4l-c | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-250a / 4l-c | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-300a / 4l-c | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-400a / 4l-c | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.5-300a / 4l-c | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.69-300a / 4l-c | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
